Hlutverk kvikmyndaþétta strætisvagna í nýjum orkukerfum fyrir ökutæki

Með hraðri útþenslu á heimsvísu í nýjum orkubílaiðnaði, gera rafbílar (EVs) og tvinn rafbílar (HEVs) sífellt strangari kröfur um skilvirkni, aflþéttleika og áreiðanleika aflrásarkerfa sinna. Sem kjarnahluti sem tengir rafhlöðuna við drifmótorinn, er inverterinn ábyrgur fyrir orkuumbreytingu og nákvæmri stjórn, sem krefst stöðugrar notkunar við erfiðar aðstæður sem einkennast af mikilli spennu, miklum straumum og hátíðniskiptingu. Í þessu samhengi gegna DC-Tengill filmuþéttar og tilheyrandi rúllustangasamstæður þeirra lykilhlutverki og þjóna sem nauðsynlegir þættir sem tryggja rafafköst og rafsegulsamhæfni háspennu rafdrifnarkerfa.



Kvikmyndaþétta rásbarinn er miklu meira en einfalt leiðandi tengi; það er hár-rafnákvæmni rafmagnsíhlutur sem samþættir straumflutning, hitaleiðni og burðarvirki. Það hefur bein áhrif á flutningsskilvirkni kerfisins, hitastjórnunargetu og langtíma-líftíma. Sérstaklega með víðtækri innleiðingu þriðju-kynslóðar hálfleiðara, eiga hefðbundin raflögn í erfiðleikum með að uppfylla kröfur um há-tíðnivirkni og lága inductance. Þar af leiðandi eru samsettar þétta rásstangir-sem bjóða upp á lága sníkjuspennu, mikla einangrunaráreiðanleika og mikla samþættingu- að verða ómissandi þróunarstefna í nýja rafeindatækniiðnaðinum fyrir orkubíla, þar sem þeir bæla í raun há-spennustoppa við skiptingu og draga úr kerfistapi.





Aflrásarkerfi nýs orkubíls samanstendur af rafhlöðu, mótorstýringu, inverter og háspennutengjum. Sem kjarnahluti fyrir umbreytingu raforku verður inverterinn að breyta jafnstraumi (DC) í riðstraum (AC) til að knýja mótorinn; innan þessa ferlis gegnir DC-tengiþétti mikilvægu hlutverki við að koma á stöðugleika á DC strætóspennu. Við flóknar rekstraraðstæður-eins og ræsingu, hröðun og orkuendurheimt- eru núverandi sveiflur miklar. Án skilvirkra síunaríhluta eru afleiningar mjög viðkvæmar fyrir minni skilvirkni og styttri endingartíma af völdum spennukipps og gára.



Jafnstraums-Tengdu filmuþéttar jafna á áhrifaríkan hátt spennusveiflur, gleypa há-gárastrauma og draga úr spennuhækkunum og auka þannig stöðugleika afleiningar umtalsvert. Meðal þessara hafa tvíása stilla pólýprópýlen (BOPP) filmuþéttar komið fram sem ákjósanlega lausnin fyrir gripinvertara í nýjum orkutækjum, þökk sé litlu tapi þeirra, háspennuþoli og yfirburða há-tíðnisvörun. Hins vegar, að fullu gera sér grein fyrir afkastamöguleikum þétta, veltur ekki aðeins á innri uppbyggingu hans heldur einnig á aðferð við ytri raftengingu.



Ef hefðbundin raflögn eru notuð til að tengja þéttann við rafmagnseininguna, kynna langar líkamlegar leiðir sem myndast umtalsverða sníkjuspennu. Við háhraðaskipti á rafmagnstækjum veldur þessi sníkjuvirki alvarlega slökkvispennu-; þetta eykur ekki aðeins verulega hitatap kerfisins heldur er hætta á að það valdi rafstraumsrof í viðkvæmum hálfleiðaraflísum. Þar af leiðandi hefur það að sigrast á rafsegultakmörkunum sem felast í hefðbundnum raflögnum orðið lykilbylting til að bæta heildar skilvirkni og öryggi háspennu rafdrifnarkerfa.



Sérhæfðar rúllur fyrir nýja orkutækjaþétta hafa komið fram sem mikilvæg byggingarlausn til að hámarka afköst DC-tengla. Með því að nota þétt skarast, lága-inductance lagskiptu yfirborðsfræði, notar hringstöngin gagnkvæma niðurfellingu segulsviða sem myndast af andstæðum straumum til að draga úr sníkjulykkjuspennu í nanóhenry (nH) svið. Þetta bælir í grundvallaratriðum niður há-rofispennu og dregur úr kerfistapi, en eykur samtímis kerfissamþættingu og tryggir stöðuga virkni háspennu rafdrifskerfisins.

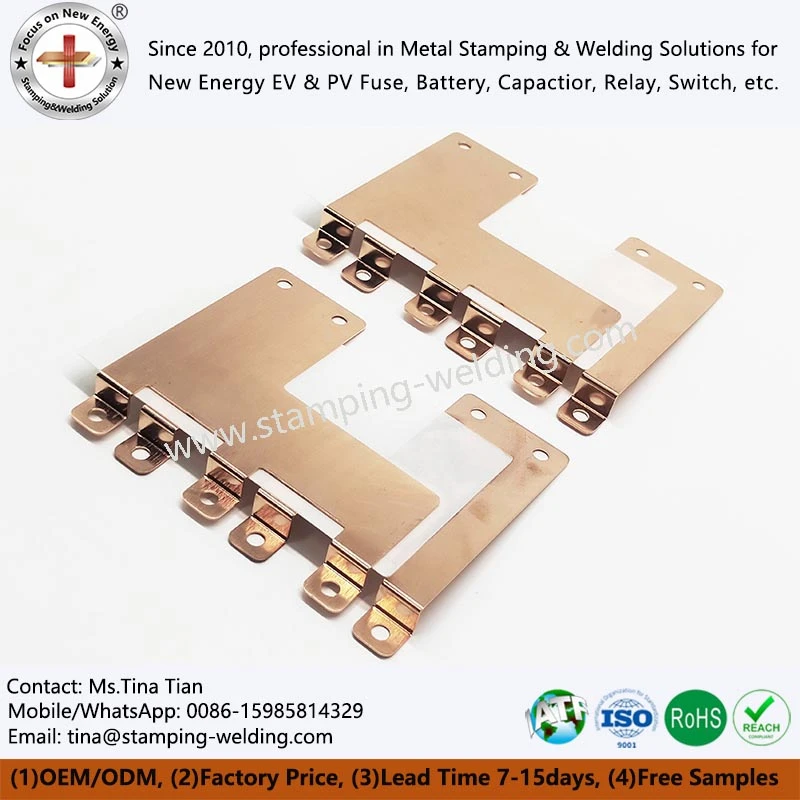

EV filmuþéttarasamsetningin er samsett leiðandi tengibygging sem er sérstaklega hönnuð fyrir háspennu rafdrifskerfi nýrra orkutækja. Það þjónar fyrst og fremst til að samtengja DC-Tengill filmuþétta, IGBT-afleiningar, SiC MOSFET-afleiningar og mótorstýringarinvertara.



Ólíkt venjulegum koparstöngum, eru rafrænir þéttastrengir venjulega með lagskiptri hönnun sem samanstendur af mörgum hagnýtum lögum. Það fyrsta er leiðandi lagið. Þetta lag notar almennt há-koparefni-eins og T2 kopar, C1100 hreinan kopar eða OFC (súrefnis-frjáls kopar)-sem bjóða upp á framúrskarandi raf- og hitaleiðni til að mæta háum-rekstrarkröfum nýrra orkutækja. Annað lagið er einangrunarlagið. Algeng efni eru PET pólýesterfilma, PI pólýímíðfilma og PEN einangrunarefni. Þetta lag þjónar til að koma í veg fyrir skammhlaup milli jákvæða og neikvæða póla, auka spennuþol og bæta umhverfisáreiðanleika. Þriðja lagið samanstendur af hlífðar- og tengivirkjum.

Það fer eftir sérstökum kröfum ökutækisverkefnisins, straumskinninn kann að innihalda yfirborðsmeðhöndlun (svo sem tin, nikkel eða silfurhúðun), tengibyggingar og nákvæm-stimpluð tengisvæði. Með þessari fjöl-laga samsettu hönnun, gerir lagskipta straumstöngin mikla-straumsendingu í þéttu rými kleift á sama tíma og hringrásarlykkjuflatarmálið er lágmarkað og dregur þar með úr sníkjuspennu.





Draga úr sníkjuvirki til að bæta skilvirkni inverter. Ný orkutæki (NEV) inverters eru að breytast úr hefðbundinni IGBT tækni yfir í SiC afl hálfleiðara tækni. SiC tæki bjóða upp á hærri skiptitíðni, lægra skiptitapi, hærra rekstrarhitastig og meiri aflþéttleika. Fyrir næstu-kynslóð NEV invertara sem nota SiC afleiningar, er hönnun með lága-spóluspennu orðin mikilvæg tæknileg krafa.



Auka samþættingu NEV aflrásarkerfa. NEV krefjast sífellt skilvirkari nýtingar á plássi. Hefðbundnar tengingaraðferðir krefjast venjulega margra koparsnúra, fjölmargra skauta og flókinna uppsetningarmannvirkja; slíkar aðferðir taka ekki aðeins pláss heldur eru þær einnig viðkvæmar fyrir tengingarvillum. Aftur á móti eru rúllur fyrir NEV filmuþétta með mát hönnun sem hægt er að aðlaga til að passa við sérstakan inverter arkitektúr. Fyrir 800V NEV palla, háspennukerfi krefjast tengingarlausna sem eru fyrirferðarmeiri, öruggari og áreiðanlegri, sem gerir samþættar rásarsamsetningar að lykilstefnu í NEV rafeindakerfum.



Bætt hitastjórnun í-straumumhverfi. NEV aflrásir verða oft að þola verulegar sveiflur í straumi. Í rekstrarumhverfi með miklum-straumi mynda rúllustangir Joule-hita (P=I²R), þar sem P táknar orkutap, I er rekstrarstraumur og R er viðnám. Þar af leiðandi hefur val á efnisstöngum, þversniðsflatarmáli og burðarvirki allt áhrif á hitahækkun kerfisins. Hágæða koparstangir bjóða upp á lágt viðnám, mikla hitaleiðni og stöðugan vélrænan styrk. Með því að fínstilla koparlagsþykktina og hitaleiðnileiðir hjálpar það að draga úr hækkun rekstrarhita og eykur þar með-langtíma áreiðanleika NEV aflrásarkerfisins.





Í aflrásarkerfum nýrra orkutækja (NEV) gegna DC-tengill filmuþéttar mikilvægu hlutverki við að koma á stöðugleika jafnstraumspennu, á meðan rásstangirnar sem tengja þessa þétta við afleiningar ákvarða skilvirkni aflflutnings og áreiðanleika kerfisins. Þegar NEV aflrásir eru metnar er athyglinni oft beint að rafhlöðugetu, skilvirkni mótorsins, afköstum inverter og aflhálfleiðaratækni.

Samtengdu íhlutir gegna þó jafn mikilvægu hlutverki í-afkastamiklum rafdrifskerfum.

Styttri straumflutningsleiðir lágmarka kerfistap, á meðan þéttari rafbygging dregur úr sníkjudýrum. Þar af leiðandi hafa-afkastasambönd fyrir DC-tengilfilmuþétta orðið lykiláhersla í hagræðingu NEV rafeindakerfa.



Með því að draga á áhrifaríkan hátt úr sníkjuspennu eykur þessi samþætting heildarstöðugleika kerfisins um leið og hún eykur mikla-straumflutningsgetu. Á sama tíma hámarkar það hitastjórnunargetu og bætir verulega rafsegulsamhæfi (EMC) frammistöðu í krefjandi háspennuaðgerðum.





Rútur með filmuþétti eru mikið notaðar í kjarnaíhlutum nýrra orkutækja, eins og aðaldrifspenna,-innbyggða hleðslutæki (OBC), DC/DC breytir og háspennuafldreifingareiningar (PDU). Í inverterum og „allt-í-einn“ rafdrifskerfi er straumurinn þétt tengdur við DC-Link filmuþéttina; það jafnar ekki aðeins jafnspennu og gleypir ákafa gárstrauma og spennustoppa sem myndast við hátíðniskipti í aflhálfleiðurum heldur dreifir einnig háum straumum á skilvirkan hátt og jafnar margar þéttagreinar í tvískiptri-mótor og PDU arkitektúr. Þökk sé fyrirferðarlítilli rúmfræði, uppfylla samsettar rúllur kröfur um lága-spóluflutning, áreiðanlega einangrun, skilvirka hitaleiðni og rafsegulfræðilega eindrægni (EMC) vörn-allt innan lágmarksfótspors og við mikinn aflþéttleika.



Knúin áfram af hraðri innleiðingu 800V háspennupalla og kísilkarbíð (SiC) hálfleiðara, þróast framtíðar filmuþéttasambönd í átt að undir-nanohenry (undir-nH) öfgafullri-lágspólu. Með því að nota nákvæma samhliða-plötuuppbyggingu, míkróna-lagskiptingabili og 3D segulsviðshættuhönnun geta samsettar straumar dregið verulega úr sníkjuspennu og þar með útilokað hátíðni-slökkvispennu{10}} við upptökin. Samtímis eru rúllur að fara yfir hefðbundið hlutverk sitt sem eingöngu „raftengi“ til að samþættast óaðfinnanlega við þéttakjarna, vökva-kæligrunnplötur og afleiningar. Þetta skapar mjög samþættar "rafsegulfræðilegar-varma-byggingar" fjöl-eðlisfræðieiningar sem sameina straumflutning, hitaleiðni og uppsetningu skynjara, og uppfylla í raun kröfur um létta hönnun og bjartsýni plássnýtingar í rafdrifskerfum.



Til að takast á við áskoranir staðbundinnar hitauppsöfnunar og háspennu víxlsviðs rafsviða sem tengjast miklum aflþéttleika, framtíðný orkutæki (NEV) filmuþétta strætisvagnamun víða taka upp ný einangrunarefni sem einkennist af mikilli-hitaþol (yfir 150 gráður) og mikilli hitaleiðni-eins og breyttum PI filmum og varmaleiðandi epoxýkvoða. Með því að sameina þessi efni með lofttæmandi heitum-pressun og óaðfinnanlegum kant-þéttingarferlum geta framleiðendur tryggt að hluta losun-lausa notkun (< 10 pC) under long-term high-voltage conditions and extend the component's service life and environmental durability. Furthermore, driven by the need for vehicle lightweighting and cost optimization, the adoption of high-conductivity aluminum busbars and copper-aluminum composite busbars will continue to rise; when combined with selective micron-level salt-spray-resistant coatings and precision ultrasonic or laser welding technologies, these solutions significantly reduce system weight while ensuring high-frequency conductivity and welding reliability.
