Tækniforskriftir fyrir greindar rafdreifingarskápar gefnar út: ýtir undir þróun rafdreifingarbúnaðar í átt að stöðlun, stafrænni væðingu og greindri framleiðslu og notkun

Nýlega var opinberlega gefinn út hópstaðallinn "Tæknilegar forskriftir fyrir greindar rafdreifingarskápar"-sem gildir fyrir há- og lág-fullspennubúnaðariðnað-. Knúinn áfram af stöðugum framförum stafrænnar iðnvæðingar, nýrra raforkukerfa og snjöllrar framleiðslu, er rafdreifingarbúnaður að þróast úr hefðbundnum rafdreifingareiningum í greindar kerfi sem samþætta eftirlit, samskipti, eftirlit og rekstur og viðhald (O&M) stjórnunaraðgerðir.



Útgáfa þessara tækniforskrifta veitir kerfisbundna tilvísun fyrir hagnýta skilgreiningu, tæknilegar kröfur, prófun og sannprófun og umsóknarmat á snjöllum rafdreifingarskápum, en endurspeglar jafnframt áframhaldandi eftirspurn iðnaðarins eftir stöðlun og greindri þróun.







Snjallir rafdreifingarskápar eru mikilvægur þáttur í nútíma rafdreifikerfum. Helstu verkefni þeirra ná út fyrir orkudreifingu, hringrásarvörn og búnaðarstýringu og fela í sér söfnun rekstrarbreyta, stöðuvöktun, bilanaviðvörun, samskipti og orkunýtnistjórnun. Eftir því sem kröfur um sjónræna stjórnun rafdreifikerfa aukast í iðjuverum, gagnaverum, atvinnuhúsnæði, nýjum orkumannvirkjum og innviðaverkefnum, færist hefðbundinn rafdreifingarbúnaður í auknum mæli í átt að stafrænni væðingu og netkerfi.



Í hefðbundnum orkudreifingarkerfum krefjast breytileiki í hagnýtum stillingum, samskiptaviðmótum og gagnaskilgreiningum meðal mismunandi framleiðenda oft viðbótarviðmótsaðlögun og samskiptareglur við samþættingu kerfisins. Fyrir stór-verkefni hafa þættir eins og gagnasamhæfni milli tækja, getu til eftirlits með rekstrarstöðu og framtíðarviðhaldsaðferðir bein áhrif á smíði skilvirkni alls rafdreifikerfisins. Þar af leiðandi er það hagnýt þýðing að koma á tiltölulega samræmdum tæknikröfum til að auka samvirkni milli greindra rafdreifingartækja.



Hvað varðar búnaðarform, á meðan venjulegir stjórnborðsskápar þjóna fyrst og fremst sem miðstýrð hólf fyrir stjórnhluta, mælitæki, samskiptaeiningar og tengda rafmagnshluta, samþætta greindar rafdreifingarskápar orkudreifingu frekar við aðgerðir eins og gagnaöflun og stöðuvöktun. Þessi samþætting gerir kleift að skoða og stjórna rekstrarstöðu búnaðar í gegnum staðbundin eða fjarlæg kerfi.







Nýútgefnar tækniforskriftir setja ramma sem nær yfir vöruskilgreiningar, tæknilegar kröfur, prófunaraðferðir og viðurkenningarviðmið fyrir greindar rafdreifingarskápar. Kjarnamarkmið er að skilgreina skýrt virknimörk snjalls orkudreifingarbúnaðar í ýmsum notkunarsviðum, og veita þannig viðmiðunargrundvöll fyrir vöruhönnun, framleiðslu og viðurkenningu í verkfræði. Hvað varðar rafvirkni verða snjallrafmagnsdreifingarskápar að uppfylla grundvallarkröfur varðandi málspennu, málstraum, skammhlaupsþol og einangrun.



Jafnframt fela þau í sér getu til að fylgjast með rekstrarbreytum-eins og spennu, straumi, afli, hitastigi og harmonikum-sem eru sérsniðnar að sérstökum forritum. Fyrir há-dreifingarkerfi verður búnaðurinn ekki aðeins að takast á við venjulega álagsdreifingu heldur einnig að framkvæma verndar-, viðvörunar- og stöðuviðbragðsaðgerðir við óeðlilegar aðstæður.



Varðandi greindar eiginleika hefur skápstýring þróast frá einföldum, hefðbundnum skiptiaðgerðum til að ná yfir gagnaöflun, fjarstýringu og stöðustjórnun. Með því að samþætta snjallmælatæki, samskiptaeiningar og stjórneiningar getur skápurinn sent mikilvæg rekstrargögn til eftirlitskerfis, sem veitir nauðsynlegan gagnagrunn fyrir frammistöðugreiningu og bilanagreiningu.





Uppbygging og virkni snjallra orkudreifingarbúnaðar verður að aðlaga að sérstöku rekstrarumhverfi. Stillingar iðnaðarframleiðslu setja stöðugan rekstur, álagssveiflur og samvirkni búnaðar í forgang. Atvinnuhúsnæði leggur áherslu á orkustjórnun og viðhald. Gagnaver krefjast hærri staðla fyrir samfellu rafmagns, eftirlit með rekstrarstöðu og bilanaviðbrögðum. Á sama tíma þurfa ný orkuforrit að huga að kraftvirkni og rekstrareinkennum sem tengjast samþættingu orkugeymslu, ljósvaka og hleðsluinnviða.



Í samgöngumannvirkjageiranum hýsa umferðarmerkjastýringarskápar umferðarmerkjastýringarbúnað og stjórna aflgjafa; Byggingarhönnun þeirra verður að koma á jafnvægi í uppsetningu íhluta, kapalstjórnun, umhverfisaðlögunarhæfni og auðvelt viðhald. Í samanburði við staðlaðan iðnaðardreifingarbúnað standa þessar einingar venjulega frammi fyrir strangari kröfum varðandi umhverfisþol utandyra og-langtíma rekstrarstöðugleika.



Fyrir fjarskiptamannvirki utanhúss eru ljósleiðaradreifingarskápar utandyra fyrst og fremst notaðir til að stjórna miðlægum ljósleiðaralínum og tengdum íhlutum. Hönnun þeirra verður að koma til móts við innri búnað en taka einnig á umhverfisþáttum eins og ryki, vatni, tæringu og hitasveiflum.







Vitsmunir dregur ekki úr mikilvægi grundvallarrafmagns. Snjall orkudreifingarskápur er fyrst og fremst eftir sem rafbúnaður; girðing þess, rásarkerfi, rafrásarvarnaríhlutir, tengi og innri einangrun verða öll að vera í samræmi við viðeigandi rafmagnsöryggisstaðla.



Í hagnýtum verkfræðiforritum ræðst val á innri íhlutum og leiðandi mannvirkjum fyrir rafdreifingarskápa af málspennu kerfisins, málstraumi, skammhlaupsstraumi og uppsetningarumhverfi. Fyrir há-straumafldreifingarkerfi hafa þættir eins og þversniðsflatarmál leiðara, tengiaðferðir, hitahækkunarstýringu og innri hitaleiðni áhrif á langtíma-frammistöðu. Þess vegna verða greindar vöktunaraðgerðir að byggja á grunni áreiðanlegrar rafarkitektúrs frekar en að koma í staðinn fyrir grundvallar rafmagnsöryggishönnun.



Umhverfisaðlögunarhæfni er annar mikilvægur þáttur í hönnun orkudreifingarskápa. Búnaður getur starfað í langan tíma í umhverfi sem einkennist af háu eða lágu hitastigi, miklum raka, ryki eða útsetningu utandyra; Þar af leiðandi verður að ákvarða verndareinkunn, hitaleiðniaðferð og þéttingarbyggingu skápa út frá sérstökum kröfum verkefnisins.



Fyrir rafbúnað sem framleiðir umtalsverðan hita er loftslagsstýring skáps í auknum mæli að verða staðlað hönnunareiginleiki í flóknum dreifikerfum, þar sem hitun, loftræsting eða hitastýringartæki eru notuð til að viðhalda ákjósanlegu innra rekstrarumhverfi.





Þó hefðbundnir afldreifingarskápar treysti fyrst og fremst á aflrofa, snertibúnað, liða og mæla til að sjá um afldreifingu og grunnstöðuskjá, þá eru snjall dreifiskápar með viðbótargagnalag.



Með því að setja upp vöktunareiningar fyrir breytur eins og straum, spennu, afl, aflgæði og hitastig er hægt að koma á alhliða gagnakeðju varðandi rekstur búnaðar. Fyrir iðnaðardreifikerfi í langtíma-rekstri auðvelda þessi gögn álagsgreiningu, orkunotkunartölfræði og fráviksgreiningu, en veita jafnframt tilvísun fyrir viðhald búnaðar.



Varðandi stjórnunaraðgerðir, þá sýnir þróun sem sést í sérhæfðum stjórnbúnaði-eins og ketilsstýringareiningum- breytingu á nútíma iðnaðarbúnaði frá einfaldri staðbundinni stjórn yfir í miðstýrt eftirlit og fjarstýringu. Að sama skapi krefjast snjöll orkudreifingarkerfi stöðugra gagnaskiptaaðferða milli staðbundinna stjórna og efri-stjórnunarkerfa.



Samhæfni samskipta er einnig afgerandi grunnur fyrir stóra-uppsetningu á snjöllum orkudreifingarbúnaði. Verkefnakröfur mæla fyrir um val á viðeigandi samskiptaviðmótum og samskiptareglum til að tryggja stöðuga sendingu gagnaöflunarmerkja, stöðuviðbrögð og stjórnskipanir. Fyrir stór-iðnaðarverkefni verður áreiðanleiki samskiptakerfisins að vera innifalinn í verkfræðilegri hönnun og staðfestingarprófun, rétt eins og rafkerfið sjálft er.

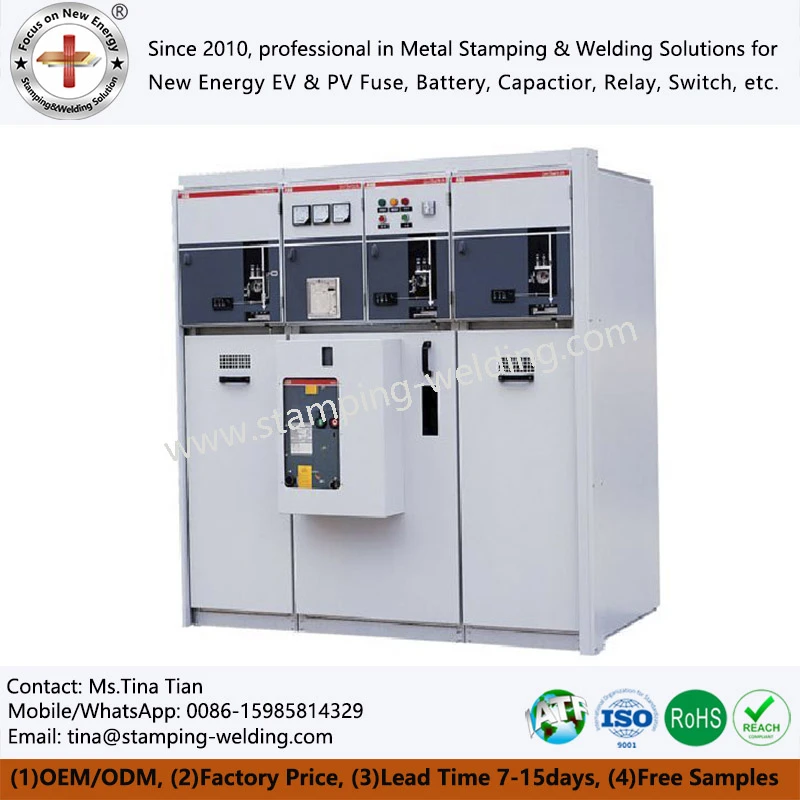

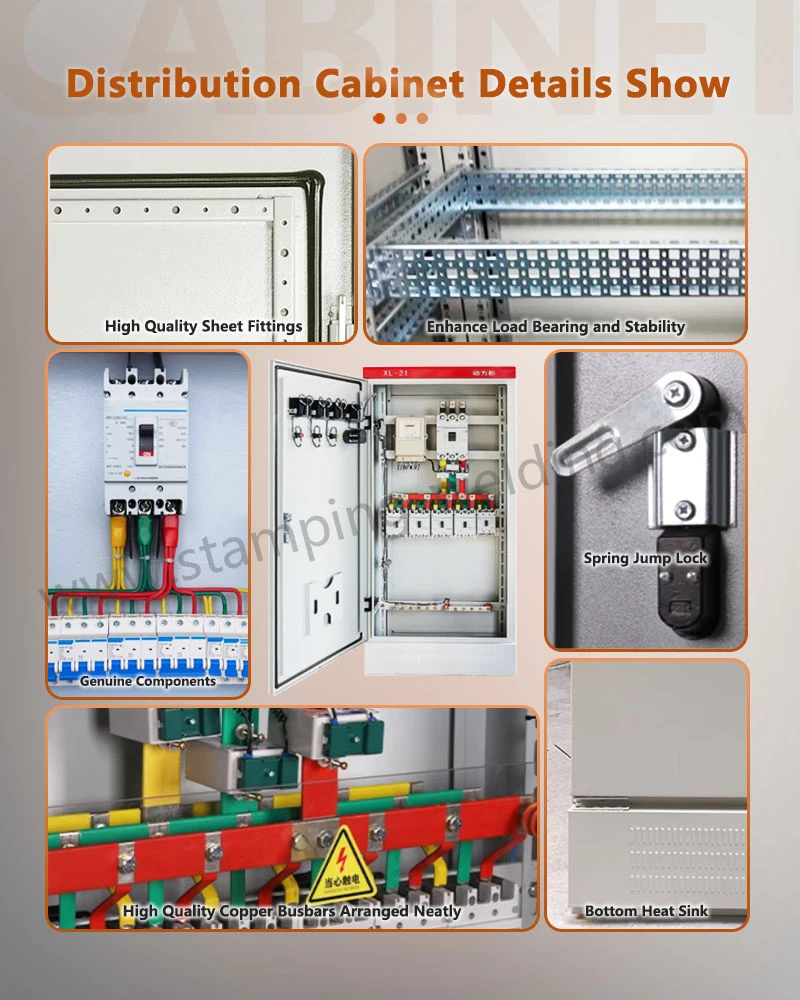

Snjall orkudreifingarskápur er ekki aðeins húsnæði fyrir blöndu af hefðbundnum rafmagnshlutum og snjöllum einingum. Eftir því sem innri íhlutum fjölgar þarf kerfisbundin hönnun til að takast á við rýmisnýtingu, raflögn, hitaleiðni, rafsegulsamhæfi (EMC) og viðhaldsaðgang.



Kapaldreifingarskápar þjóna fyrst og fremst hlutverki miðlægrar dreifingar, tengingar og línustjórnunar. Í flóknum orkudreifingarkerfum verður að skipuleggja þætti eins og snúnings- og útgönguleiðir, skipulag flugstöðvar og úthlutun innra rýmis á skynsamlegan hátt út frá fjölda rafrása og viðhaldsþörf. Fyrir fjöl-búnað verður einnig að huga að einangrun milli efri og neðri hringrásarstigs og nægilegt rými fyrir viðhaldsaðgerðir.



Í sumum verkefnum geta skápar sem eru með útbreiddan efri hluta uppfyllt sérstakar kröfur um snúruinngang, útgang eða leiðarstjórnun. Þessi tegund burðarhönnunar er ákvörðuð af-uppsetningaraðferðum á staðnum, beygjuradíus snúru og viðhaldsþörf búnaðar, frekar en að auka heildarstærð skápsins.





Eftir því sem tækni eins og snjallskynjarar, iðnaðarfjarskipti og brúntölvur þroskast, stækkar virkni orkudreifingarskápa frá því að vera eingöngu orkudreifing yfir í stöðuvöktun búnaðar.



Framtíðarsnjall rafdreifikerfi munu stöðugt safna rekstrargögnum til að greina álagssveiflur, óeðlilega hitahækkanir, breytileika í orkugæðum og starfsemi verndarkerfisins. Eftir að hafa greint óvenjulega þróun getur kerfið gefið út snemma viðvaranir til starfsfólks í vinnslu og viðhaldi, sem auðveldar breytingu frá hefðbundnu viðbragðsviðhaldi yfir í ástands-viðhald.



Þessi breyting býður upp á umtalsvert verkfræðilegt gildi fyrir aðstöðu sem krefst stöðugrar starfsemi, svo sem gagnaver, iðnaðarframleiðslulínur og nýjar orkustöðvar. Stöðug skráning á rekstrarstöðu dregur úr tíðni handvirkra skoðana á sama tíma og það gefur gögn til að styðja við bilanagreiningu, líftímastjórnun búnaðar og skipulagningu viðhalds.



Í fjarskiptainnviðageiranum þarf einnig í auknum mæli að samþætta búnað eins og trefjadreifingarskápa við alhliða stafræna rekstrar- og þjónustukerfi, sem gerir miðlæga stjórnun á-stöðu búnaðar á staðnum. Þar af leiðandi, þó að virknimörk milli orkudreifingar, fjarskipta og stjórnskápa kunni að óskýrast í framtíðinni, er sérhæfð hönnun sem er sniðin að sérstökum raf- og samskiptaaðgerðum hvers tækis nauðsynleg.





Eftir því sem notkun snjallra rafdreifikerfa stækkar, gera verkfræðiverkefni strangari kröfur varðandi tækniskjöl, prófunaraðferðir, samskiptagetu og viðmiðunarviðmiðanir. Staðfestir tæknistaðlar gera verkfræðingum kleift að bera saman búnað í mörgum víddum, þar á meðal einkunnarbreytur, hagnýtur uppsetningu, umhverfisaðlögunarhæfni, samskiptamöguleika og prófunar-/staðfestingarreglur.



Fyrir verkfræðiverkefni er greindarstig ekki eina viðmiðið við mat á rafdreifingarbúnaði. Valákvarðanir verða einnig að taka ítarlega tillit til kerfisspennustigs, hleðslugetu, skammhlaups-einkunna, uppsetningarumhverfis, stærð skápa, innri uppsetningar íhluta, hitaleiðni, samskiptareglur og framtíðarviðhaldsaðferðir. Jafnframt þarf að samræma orkudreifingarbúnað við bæði andstreymis- og niðurstreymiskerfi.



Til dæmis virkar rafmagnsdreifingarskápur sem hluti af fullkominni aflgjafakeðju-samhliða spennum, aflrofum, straumum, snúrum og tengiálagi-innan víðtækara dreifikerfisins; þar af leiðandi er ekki hægt að ákvarða tækniforskriftir þess í einangrun frá kerfinu í heild.







Núverandi tækniþróun bendir til þess að snjalldreifingarskápar muni í auknum mæli þróast í átt að stafrænni væðingu, mátvæðingu, samþættingu og hreinsaðan rekstur og viðhald. Snjallskynjarar geta veitt ríkari rekstrargögn, iðnaðarsamskiptatækni eykur getu gagnaskipta milli tækja og brúntölvur bjóða upp á möguleika á að framkvæma hlutagagnagreiningu og greiningu frávika beint á -staðnum.

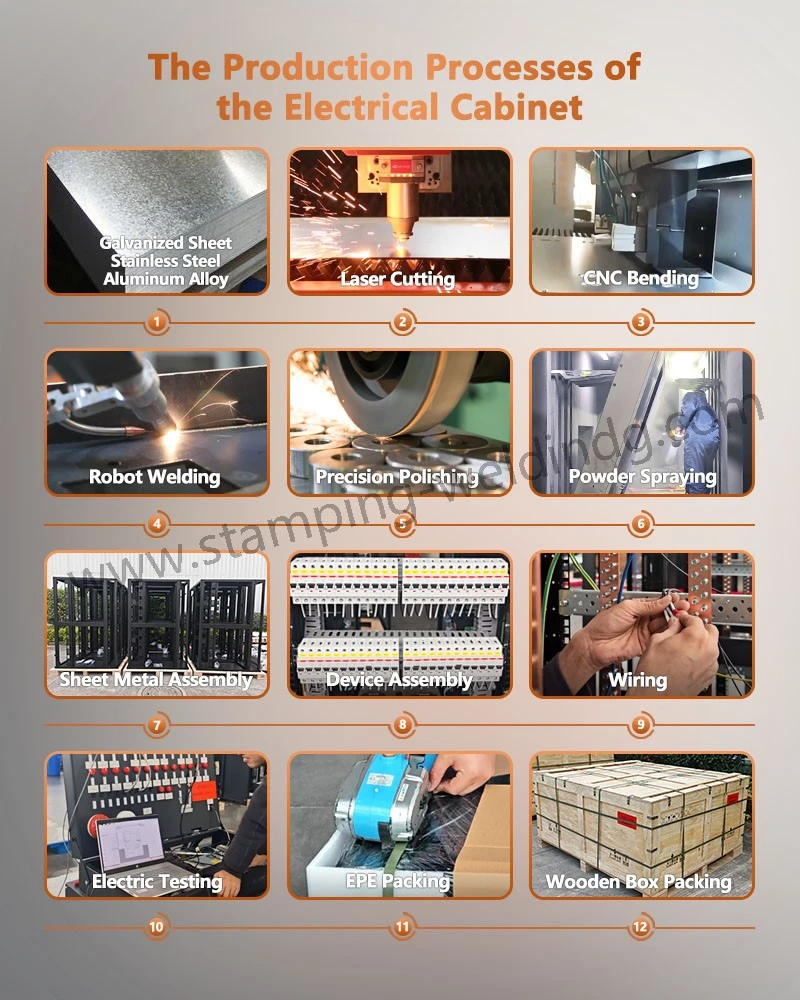

Á sama tíma mun framleiðsluferlið fyrir rafdreifingarbúnað leggja meiri áherslu á stöðlun burðarvirkja og samræmi í framleiðslu. Stig eins og skápaframleiðsla, framleiðsla á leiðandi íhlutum, einangrunarsamsetningu, uppsetningu raflagna og verksmiðjuprófanir krefjast stöðugra framleiðslu- og gæðaeftirlitskerfa til að uppfylla samræmiskröfur fjölbreyttra verkfræðiverkefna.



Áframhaldandi þróun í geirum eins og nýrri orku, gagnaverum, sjálfvirkni í iðnaði, flutninga á járnbrautum og fjarskiptainnviðum mun knýja orkudreifingarbúnað í átt að meiri sérhæfingu. Í framtíðinni þurfa snjalldreifingarskápar að ganga lengra en að uppfylla grunnkröfur um rafmagnsöryggi; þeir verða einnig að búa yfir aukinni getu fyrir gagnaöflun, samskipti, bilanagreiningu og orkunýtnistjórnun.



Á heildina litið endurspeglar útgáfa *Tækniforskrifta fyrir snjalldreifingarskápa* breytingu iðnaðarins frá hefðbundinni rafstýringu yfir í stafræna, skynsamlega stjórnun. Eftir því sem staðlaramminn þroskast mun vöruhönnun, prófun, sannprófun og verkfræðileg beiting snjalldreifingarskápa verða staðlaðari, sem gefur skýra tæknilega viðmiðun fyrir byggingu snjallra rafdreifikerfa þvert á iðnaðar-, byggingarlistar-, nýorku- og innviðageira.



Varðandi verkfræðikaup, val ásnjall dreifiskáparog tengdur búnaður ætti að fela í sér yfirgripsmikið mat á uppsetningu búnaðar og framleiðslugetu, að teknu tilliti til-verkefnasértækra rafmagnsbreyta, uppbyggingar skáps, umhverfisaðstæðna, samskiptakröfur og langtíma-reksturs- og viðhaldsþarfa.
