Af hverju þarf PLC stjórnaskápur hitastjórnun? Forrit og kælilausnir

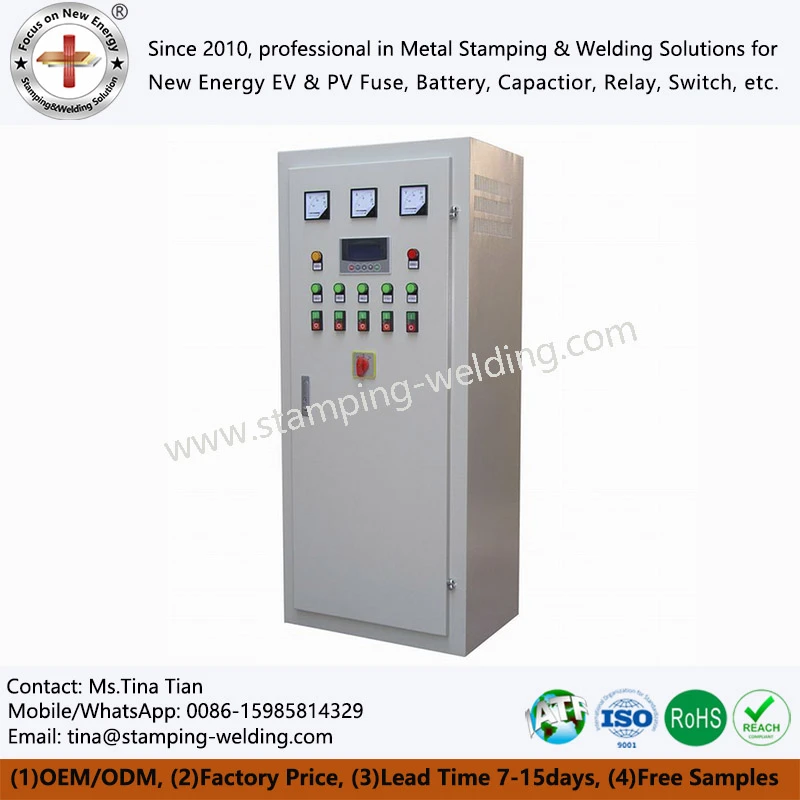

PLC stjórnskápurinn þjónar sem mikilvægur stjórnunarvettvangur innan iðnaðar sjálfvirknikerfa. Í hefðbundnum sjálfvirkniuppsetningum sjá PLC fyrst og fremst um verkefni eins og rökstýringu, gagnaöflun og samlæsingu búnaðar. Hins vegar, þar sem sjálfvirknikerfi innihalda í auknum mæli breytilega tíðni drif (VFD), servó drif, iðnaðarrofa, HMI, fjarlæg I/O og samskiptatæki, hefur fjöldi rafeinda íhluta og tilheyrandi hitauppstreymi innan skápsins aukist.



Þar af leiðandi verður nútíma PLC-undirstaða stjórnskápshönnun að taka ekki aðeins á líkamlegri uppsetningu íhluta heldur einnig langtíma-stöðugleika þeirra. Þættir eins og varmastjórnun, umhverfisvernd og sérstakar notkunarsviðsmyndir hafa orðið sífellt mikilvægari verkfræðisjónarmið.







Þó PLC CPU sjálfur sé venjulega ekki aðalhitagjafinn innan skápsins, getur annar búnaður inni í-eins og breytitíðnidrifum (VFD), servódrifum, aflgjafaeiningum, tengiliðum og iðnaðarnetbúnaði-myndað stöðugan hita vegna aflmissis. Þegar mörg tæki eru sett upp í sama girðingunni safnast þessi hiti upp.



Ef ekki er hægt að dreifa hitanum á áhrifaríkan hátt getur innra umhverfishiti hækkað. Þess vegna verða kælilausnir fyrir notkunarskápa að byggjast á heildarhitaálagi alls skápsins, frekar en að einblína eingöngu á PLC sjálfan.







Fyrir lokaðan PLC skáp með lágu hitaálagi er náttúruleg hitaleiðni í gegnum yfirborð skápsins oft nægjanleg. Þessi aðferð er með einfalda hönnun og krefst ekki viðbótar viftu eða loftkælingareininga. Hins vegar, þegar skápurinn hýsir fjöldann allan af breytilegum tíðnidrifum (VFD), servódrifum eða öðrum rafeindatækjum með mikla-afl, gæti það ekki verið nóg að treysta eingöngu á náttúrulega kælingu.



Þess vegna ætti að ákvarða þörfina fyrir virka kælingu út frá útreikningum sem fela í sér aflmat búnaðar, umhverfishita, stærð skápa og innra hitaálag.





Síuviftur og útblásturseiningar auðvelda loftflæði innan girðingarinnar. Kalt loft fer inn í skápinn, gleypir hita sem myndast af rafeindahlutum og er síðan blásið út í gegnum útblástursloftin. Þessi aðferð er með einfalda hönnun og hentar fyrir ákveðnar staðlaðar iðnaðarumhverfi. Hins vegar, í umhverfi með miklu ryki, olíuúða eða öðrum aðskotaefnum, gætu venjulegar síuviftur þurft oft viðhald.



Nýleg gögn um kælingu iðnaðarstýriskápa undirstrika einnig að í rykugum iðnaðarumhverfi hefur stífla síunarkerfisins bein áhrif á kælivirkni skápsins.





Ef stjórnskápur er settur upp á-háhitaverkstæði eða hýsir búnað sem framleiðir umtalsverðan hita, er loftræsting fyrir innréttingu raunhæfur kostur. Þessar einingar stjórna innra hitastigi í tiltölulega lokuðu rými og koma í veg fyrir að rykugt ytra loft komist beint inn í skápinn.



Þessi lausn hentar sérstaklega vel-í iðnaðarumhverfi sem einkennist af háum hita, ryki eða raka.
Hins vegar, þar sem loftræstikerfi fyrir skápa auka kerfiskostnað og viðhaldskröfur, ætti valið að byggjast á raunverulegum rekstrarskilyrðum.





Varmaskiptar auðvelda varmaflutning án þess að skipta beint lofti á milli innan og utan skápsins. Þessi lausn býður upp á sérstaka kosti fyrir vegg-uppsetta PLC skápa sem krefjast mikillar verndar, þar sem hún hjálpar til við að lækka innra hitastig en heldur skápnum tiltölulega lokuðum. Sérstaka kæliaðferðin sem er valin fer eftir samsetningu þátta, þar á meðal umhverfishita, hitaálagi og nauðsynlegri verndareinkunn.





Iðnaðarumhverfi er verulega frábrugðið venjulegum skrifstofustillingum. Framleiðsluverkstæði geta innihaldið ryk, olíuúða, vatnsgufu og önnur aðskotaefni.

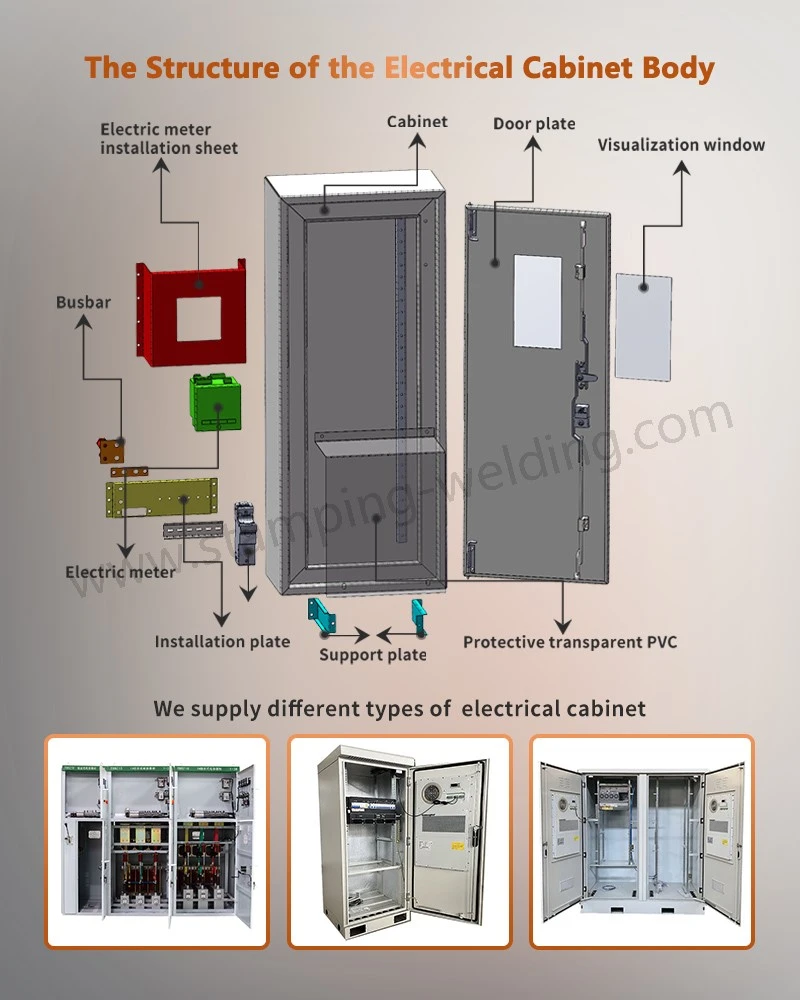

Ef þessi efni komast inn í ryðfríu stáli PLC skápinn geta þau komið í veg fyrir-langtímavirkni skautanna, tengjanna og rafeindaíhluta. Þar af leiðandi verða hurðarplötur skápsins, þéttiræmur, kapalinngangur og loftræstivirki að vera hönnuð til að uppfylla sérstakar umhverfiskröfur.





Duft-húðaðir PLC skápar eru mikið notaðir í iðnaðar sjálfvirkni. Til dæmis treysta framleiðslulínur á PLC til að stjórna flutningskerfum, samsetningarferlum, skoðunarstöðvum og vélrænum stýribúnaði.



Í vatnsmeðferðarkerfum eru PLC notaðir til að stjórna dælum, lokum og fylgjast með vökvastigi og flæðishraða.



Loftræstikerfi nota PLC til að samræma rekstur viftur, dælur, lokar og annan búnað.



Orkukerfi nota PLC til að fylgjast með stöðu búnaðar, gagnaöflun og samlæsingarstýringu.



Iðnaðarbókmenntir vitna í dæmigerð forrit fyrir PLC-einingaskápa, þar á meðal vatnsdælur, loftþjöppur, viftur, miðlæg loftræstikerfi, vélar, katla, pappírsframleiðsluvélar og matvælavinnslubúnað.







Vatnsmeðhöndlunarstöðvar þurfa venjulega stjórn á fjölmörgum dælum, lokum, skynjurum og tækjum. Sérsniðnir PLC skápar tengja sviðsskynjara og virkjunartæki, sem gerir sjálfvirka stjórn og stöðuvöktun kleift.



Í ljósi þess mikla raka sem oft er að finna í vatnsmeðferðarumhverfi, verður að velja skápaefni, þéttivirki og verndareinkunnir út frá raunverulegum rekstrarskilyrðum.





Á sjálfvirkum framleiðslulínum tengjast sprengivörnum PLC skápum við skynjara, vélmenni, færibandakerfi, drif með breytilegum tíðni (VFD) og servókerfi. Þessir skápar verða að tryggja stöðug gagna- og stýrimerkjaskipti milli hinna ýmsu búnaðar.



Með framþróun snjallframleiðslu eru iðnaðar-Ethernet, fjarstýrð I/O og gagnaöflunartæki í auknum mæli samþætt í stjórnskápum. Þar af leiðandi þjónar nútíma PLC skápurinn ekki aðeins sem uppsetningarpallur fyrir stýrikerfi heldur einnig sem mikilvægur hnútur innan iðnaðarnetsins.





Í stórum-loftræstikerfi, samræma PLC viftur, dælur, kælikerfi og loka. Stjórnskápurinn verður að stilla rekstrarstöðu búnaðar út frá vettvangsgögnum eins og hitastigi, þrýstingi og flæðishraða.



Fyrir skápa sem eru settir upp í vélrænum herbergjum eða búnaðarrýmum verða að hanna hitaleiðni með því að taka tillit til umhverfishita og notkunartíma búnaðar.





PLC spjöld eiga einnig við um sólar-, vind- og önnur orkukerfi. Í þessum forritum sjá PLCs um búnaðarstýringu, stöðuvöktun, viðvörunaraðgerðir og samskiptaaðgerðir.



Til viðbótar við PLC og I/O einingar, gætu þessir skápar þurft iðnaðarrofa, samskiptaeiningar og gagnaöflunartæki.





Snjallverksmiðjur krefjast víðtækrar samtengingar búnaðar. Sem stjórnhnútar fyrir sjálfvirknibúnað verða rafkerfisskápar að skiptast á gögnum við HMI, SCADA kerfi, MES palla og iðnaðarnet.



Þar af leiðandi hefur virkni nútíma PLC kerfisgirðingar þróast úr hefðbundinni „gengistýringarmiðstöð“ í samþættan sjálfvirknivettvang sem sameinar stjórnun, samskipti, gagnaöflun og búnaðarstjórnun.





Þrátt fyrir að iðnaðarrofar, samskiptaeiningar og fjarstýrð I/O tæki kunni að hafa lægra aflmagn en drif með breytilegum tíðni (VFD), eru þeir viðkvæmir fyrir umhverfisþáttum og rafsegultruflunum.



Þess vegna verður samskiptahlutinn í venjulegum PLC skáp að vera beitt skipulagður út frá virkni tækisins.
Flutningur samskiptakapla miðað við rafmagnskapla verður einnig að vera í samræmi við kerfishönnunarforskriftir og kröfur búnaðarframleiðenda.





PLC spjaldstýringarkerfiskerfi, sjálfvirkir skápar úr ryðfríu stáli eru venjulega hannaðir fyrir margra ára samfellda notkun. Þar af leiðandi verður að huga að auðvelt viðhaldi frá upphafi, frekar en aðeins eftir að bilun kemur upp. Eiginleikar eins og rökrétt íhlutaskipulag, skýr vírmerking, festingar sem auðvelt er að fjarlægja, nægt vinnupláss og nákvæmar rafmagnsteikningar hjálpa viðhaldsfólki við að greina og leysa vandamál hratt.



Frábær hönnun á notkunarskápum gerir ráð fyrir framtíðarviðhalds- og stækkunarþörf á upphafshönnunarstigi.





Eftir nokkurra ára rekstur þurfa iðnaðar sjálfvirknikerfi oft að bæta við nýjum skynjurum, stýribúnaði, samskiptatækjum eða I/O einingum. Ef ekkert pláss er frátekið í skápnum gætu breytingar í framtíðinni þurft að skipta um alla eininguna.



Þess vegna eykur það stækkanleika kerfisins með viðeigandi frátekningu á uppsetningarstöðum, plássi og vírrásargetu á upphafshönnunarfasa.





Knúin áfram af stöðugri framþróun iðnaðar sjálfvirkni, greindar framleiðslu og iðnaðarnetsins munu forritanlegir rökstýringarskápar þróast í auknum mæli í átt að mát, nettengingu og upplýsingaöflun. Þessir skápar munu líklega samþætta fjölbreyttari íhluti, svo sem iðnaðarsamskiptatæki, fjarlæg I/O, brúntölvaeiningar og ástandseftirlitskerfi.



Á sama tíma mun notkun á-afkastamiklum tíðnidrifum (VFD) og servódrifum halda áfram að knýja fram framfarir í varmastjórnunartækni fyrir stjórnskápa.



Þar af leiðandi verður iðnaðartölva í framtíðinni ekki aðeins að vera með áreiðanlegar vélrænar mannvirki og rafmagnstengingar heldur einnig að bjóða upp á yfirburða hitastjórnun, netsamskiptagetu og auðvelt viðhald.



Stjórnborðsskápar eru mikilvægir innviðir innan iðnaðar sjálfvirknikerfa; Frammistaða þeirra veltur ekki aðeins á PLC sjálfum heldur einnig þáttum eins og efnum í girðingunni, innra skipulagi, hitaleiðniaðferðum, umhverfisvernd, raflögnum og samskiptaarkitektúr.



Fyrir staðlaðan sjálfvirknibúnað má nota náttúrulega kælingu eða viftur miðað við hitauppstreymi; Hins vegar gæti umhverfið með hátt-hitastig eða mikið-ryk krafist öflugri, lokaðra kælilausna.



Frá framleiðslu til enda-notkunarforrits,PLC stjórnskápareru að þróast frá hefðbundnum rafmagns girðingum í samþætta iðnaðar sjálfvirkni palla sem sameina stjórn, samskipti, gagnaöflun og búnaðarvörn.
