PLC stjórna skáp skipulag og burðarvirki hönnun

Í nútíma sjálfvirkni í iðnaði eru PLC stýringarskápar kjarnahlutir fyrir vinnslustýringu, merkjaöflun og framkvæmd tækjarökfræði. Hvort sem um er að ræða skólphreinsun, orkustjórnun, framleiðslu sjálfvirkni, eða byggingar- og umferðarstýringarkerfi, eru forritanlegir rökstýringarskápar (PLC) ómissandi rafmagnsstýringarstöðvar í iðnaðarstýringarkerfum.









Það fer eftir uppsetningarumhverfi og hagnýtum kröfum, algengar PLC skápar eru:



Vegg-PLC skápur:Hentar fyrir -þröngt pláss eða létt-álagsstýringu;

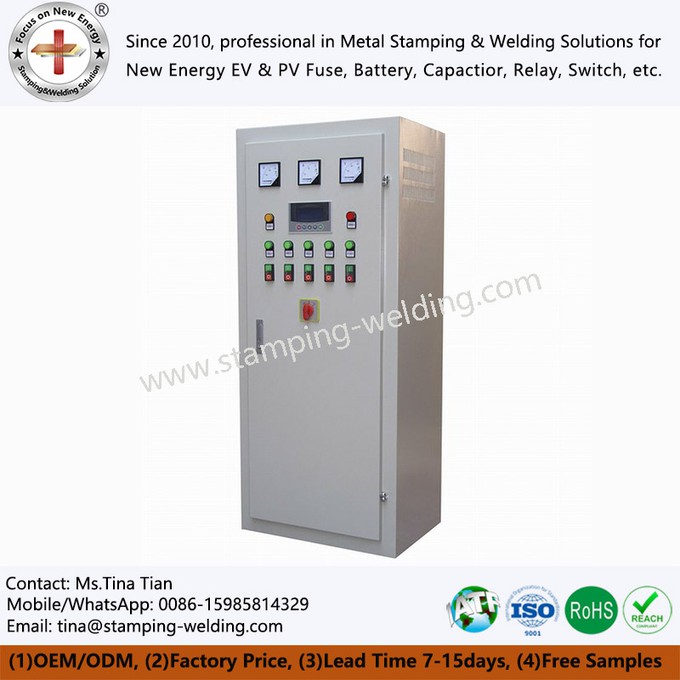

Gólf-PLC skápur:Stöðug uppbygging, hentugur fyrir-afl búnaðarstýringu og flókinni kerfissamþættingu;

Meðfylgjandi PLC skápur:Hannað fyrir rykugt, rakt eða há-hitaumhverfi, verndar innra PLC kerfið og raflögn;

Sjálfvirkni stjórnaskápur og iðnaðar PLC skápur:Hentar fyrir stöðugt starfandi framleiðslulínur og sjálfvirk stjórnkerfi.



PLC Panel Control Logic Program Ryðfrítt stál sjálfvirkur skápur er sérstaklega algengur í lyfja-, matvæla- og hreinherbergisiðnaði, vegna ryðfríu stálbyggingarinnar, sem býður upp á framúrskarandi tæringar- og rykþol.





1. Gerðarval skáps

PLC stjórnskápar eru oft smíðaðir sem fastir, samþættir skápar (eins og KB skápar, níu-falda skápar og sextán-falda skápar) til að auðvelda uppsetningu og raflögn. Ekki er mælt með skápum með hólfum eða skúffum-. Fyrir G8 Switchgear PLC sjálfvirka stjórnskápa fyrir sérstök forrit, þarf sérsniðna -hurðabyggingu til að auðvelda uppsetningu og gangsetningu.



2. Loftræsti- og kælikerfi

Flestir rafmagnsskápar og PLC pallborðsskápar nota náttúrulega loftræstingu, með síum settar upp við inntak og úttak til að koma í veg fyrir ryk. Fyrir þéttbýla íhluti eða há-aflforrit er hægt að setja axial viftu á topphlífina til að aðstoða við kælingu. Hönnun loftræstikerfisins verður að tryggja að innra hitastig PLC-stýriskápsins og afldreifingarborðsins haldist innan öruggs sviðs til að koma í veg fyrir ofhitnun stjórneiningarinnar.









Breidd og hæð þráðrásarlagsins ætti að velja út frá heildarþversniði snúrunnar, sem ætti að vera u.þ.b. 80% af holrýminu til að tryggja nægilegt kælirými og auðvelt viðhald. Almennt:



Hægt er að leiða stýrimerkjalínur í 40-60mm breiðar kapalrásir.

Hægt er að leggja aðalraflínur og rafmagnssnúrur í 80-100mm breiðar kapalrásir.



Sérstakar merkjalínur (eins og samskiptanetssnúrur og ljósleiðarar) er hægt að einangra og beina sérstaklega í Control Cabinet Industrial PC til að koma í veg fyrir truflun.



Í PLC kerfisskáp fyrir skólp, sjálfvirkni sveitarfélaga og vatnshreinsunariðnað, ætti að beina samskiptamerkjalínum og stjórnunarlínum í lögum til að tryggja stöðuga merkjasendingu og truflunarþol.





Íhlutir í PLC skáp fylgja almennt "stýringu" skipulagsreglunni (efri, framkvæmd) (neðst), afl (vinstri) og merki (hægri) til að auðvelda uppsetningu og gangsetningu.



1. Staðsetning aflgjafa með eftirliti

Stýrðar aflgjafar framleiða umtalsverðan hita og ætti að setja þær upp í efri hluta skápsins til að auðvelda hitaleiðni.. 40mm kapalrásir eru venjulega notaðar fyrir raflögn.



2. PLC og Module Placement

PLC CPU, I/O einingar og sérstakar aðgerðaeiningar eru kjarni kerfisins og ætti að vera staðsettur í miðjunni til að auðvelda aðgang. Einingum er raðað frá vinstri til hægri til að auðvelda stækkun og viðhald, í samræmi við PLC forritun rafmagnsstjórnborð, afldreifingarskápastaðla. Halda verður öryggisfjarlægð sem er 100 mm eða meira á milli eininga og rafsegulhluta (snertibúnaðar, liða osfrv.) til að koma í veg fyrir rafsegultruflanir.



3. Uppsetning rafrásarrofa og liða

Hringrásarrofar skulu settir upp í viðeigandi rekstrarhæð, venjulega með því að nota 60 mm kapalrásir fyrir raflögn. Liðir og tengiblokkir eru venjulega staðsettir neðst eða aftan á skápnum til að auðvelda raflagnir á vettvangi og utanaðkomandi merkjainntak.



4. Fyrirkomulag net- og samskiptabúnaðar

Samskiptaíhlutir eins og rofar og ljósleiðarasnældur eru staðsettir neðst á skápnum, með nægum beygjuradíus til að tryggja örugga tengingu netkapla og ljósleiðara. Þetta er sérstaklega hentugur fyrir forrit sem krefjast fjarvöktunar í PLC kerfisskápnum fyrir skólp og sjálfvirknistjórnarskápinn.



5. Jarðtengingar- og öryggiskerfi

Jarðtengingarkerfið samanstendur af þremur hlutum:

PE hlífðar jarðtengingarstöng:tengir rekki, aflgjafa og skáp;

TE gegn-truflunum jarðtengingu:einangrar utanaðkomandi merki truflun;

Koparfléttu jarðtenging:tryggir góða leiðni milli snúningshluta og skápsins.



Í PLC stjórnskápum, afldreifingarspjöldum og forritanlegum rökstýringarskápum getur stöðluð jarðtengingarhönnun bætt rafsegulsamhæfni og rekstrarstöðugleika kerfisins verulega.

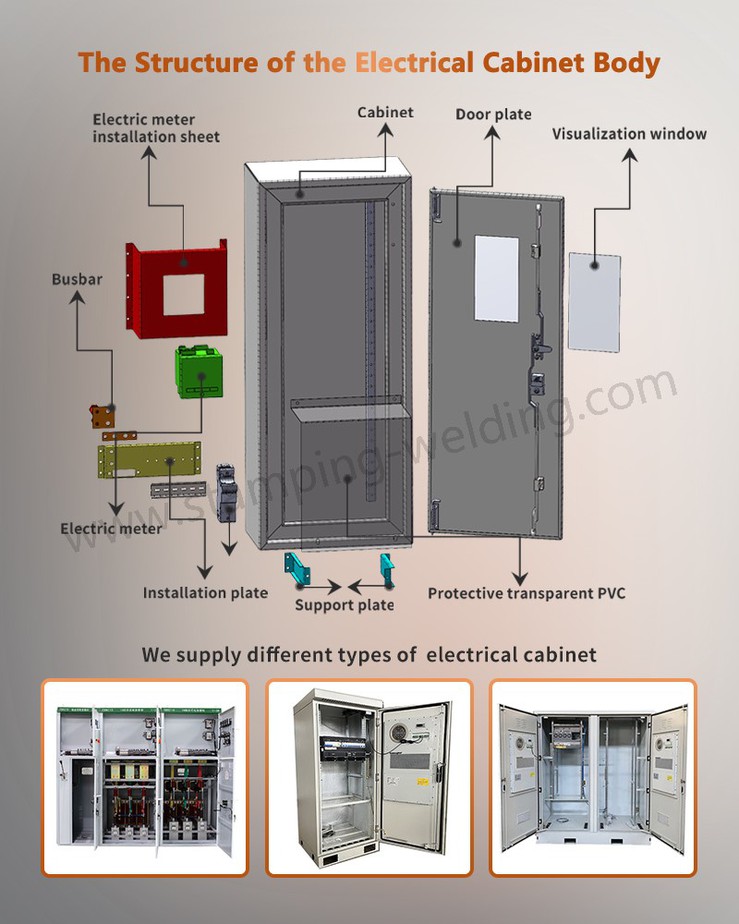

6. Skipulag skáps og uppsetningarpallborðshönnun

Skipulag skápsins ætti að vera teiknað í mælikvarða 1:1, með því að sameina skýringarmyndina og undir-skápalistann. Mælt er með 2,0-3,0 mm þykkri ál-sinkplötu eða ryðfríu stáli fyrir uppsetningarplötuna.



Hönnun umsóknarskápsins og PLC skápahlutanna ætti að uppfylla staðlað búnaðarbil, loftræstingarkröfur og viðhaldsaðgang, sem tryggir stöðuga uppbyggingu og sanngjarnt skipulag. Fyrir há-stöðluð verkefni er hægt að nota eininga rafmagnsskápa og PLC pallborðsskápa til að auðvelda stækkun og kerfisuppfærslur.









Skipulag og uppbyggingarhönnun rafmagnsstýringarskápsins hefur ekki aðeins áhrif á öryggi og áreiðanleika kerfisreksturs heldur ákvarðar einnig skilvirkni og viðhaldskostnað sjálfvirkrar framleiðslu. Vísindaleg raflögn, rétt loftræsting, stöðluð jarðtenging og einingakerfishönnun geta verulega bætt heildarframmistöðu iðnaðar PLC skápa og sjálfvirknistýringarskápa.



Í framtíðinni, í takt við Industrial Internet of Things og snjalla framleiðsluþróun,PLC stjórnskáparmun þróast í átt að samþættingu með mikilli-þéttleika, fjarvöktun og skynsamlegu viðhaldi og verða miðstýringarkjarni snjallverksmiðja.
