Notkun á PVC dýfa-húðuðum einangruðum rásbarum í rafgeymum fyrir ný orkutæki

Þar sem nýi orkubílamarkaðurinn heldur áfram að vaxa, þróast rafhlöðukerfi í átt að háspennu, miklum straumi, mikilli samþættingu og léttri hönnun. Sem mikilvægir innri raftengihlutar auðvelda straumar aðgerðir eins og straumflutning, samtengingu eininga og háspennuafldreifingu.



Í samanburði við hefðbundna snúrur bjóða koparstöngir kostir eins og þétt uppbygging, framúrskarandi rafleiðni, yfirburða hitaleiðni og auðveld framleiðslu. Þar af leiðandi eru þær mikið notaðar í nýjum raforku rafhlöðum fyrir ökutæki, há-afldreifingareiningar, mótorstýringarkerfi og önnur há-rafmagnsnotkun.



Einangrunarvörn er afgerandi þáttur sem hefur áhrif á öryggi og áreiðanleika straukerfa. PVC dýfa-húðaðar einangraðar rúllur eru með samfellt einangrunarlag sem myndast á koparyfirborðinu; þetta gerir koparleiðaranum kleift að viðhalda framúrskarandi leiðni en lágmarkar hættuna á slysni í snertingu við nærliggjandi leiðandi hluti.

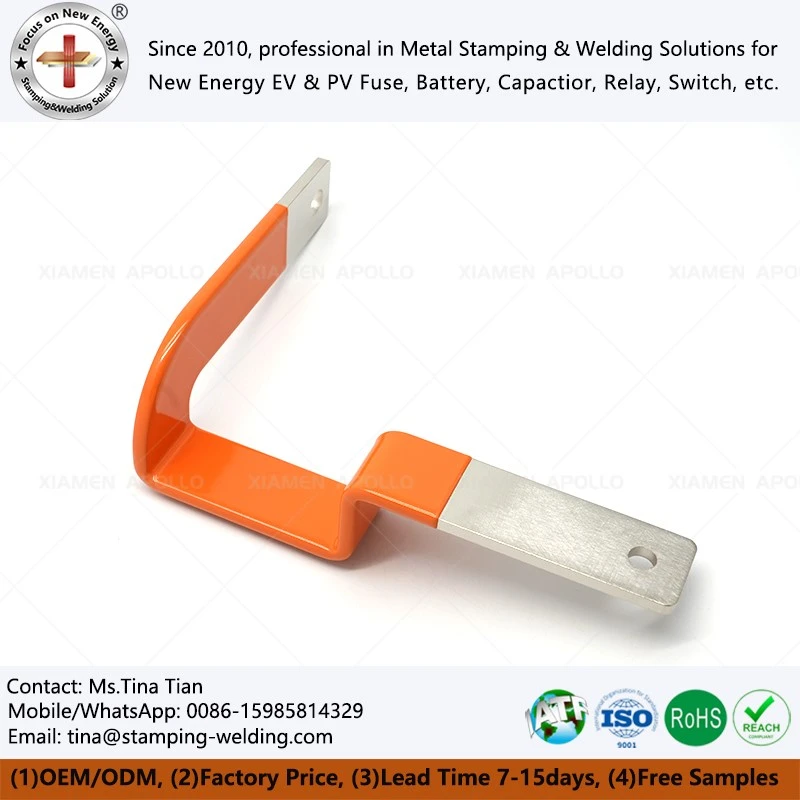

PVC-dýfingar-einangraðar samskeyti nota venjulega koparstöng sem leiðandi kjarna, sem er mótaður í gegnum ferla eins og skurð, gata og beygju, fylgt eftir með dýfa-húðunarferli til að setja PVC einangrunarlag á yfirborðið.



Grunnbyggingu þess má lýsa sem hér segir:



Koparleiðari + PVC einangrunarlag + Rafmagns tengiklemmur



Koparleiðarinn sendir rafstrauminn en PVC einangrunarlagið veitir fyrst og fremst rafeinangrun og yfirborðsvörn.



Þar sem innra rýmið í nýjum rafhlöðupökkum fyrir raforku ökutækja er oft takmarkað, geta rúllur ekki einfaldlega notað samræmda línulega hönnun; í staðinn verða þau að vera sérsniðin-hönnuð til að passa við staðbundnar takmarkanir rafhlöðueininga, hlífa og annarra rafhluta.



Rafhlöður í nýjum orkutækjum ganga venjulega í-háspennuumhverfi. Þar sem pallar þróast úr 400V í 800V eða jafnvel hærra krefjast rafhlöðukerfi strangari staðla fyrir raftengingar og einangrunaröryggi.



Ef koparrennur eru áfram óvarðar þarf viðbótarráðstafanir-eins og skilrúm, hlífðarhlífar eða aðrar byggingareiningar-til að tryggja nægilegt rafmagnsrými.



Með því að nota einangruð rásarstöng er hægt að einfalda ákveðna einangrun og varnarvirki á sama tíma og draga úr hættu á snertingu óvarinna leiðara fyrir slysni.



Fyrir rafhlöðupakka verða rúllur almennt að uppfylla eftirfarandi kröfur:



Góð rafleiðni
Næg straumflutningsgeta-
Hækkandi hitastig
Stöðug einangrun
Góð vélrænni styrkur
Mikil rýmisnýting
Áreiðanleiki við titringsskilyrði ökutækis



Þess vegna snýst einangrun rúnna ekki bara um að bæta við lag af plasti; það er mikilvægur þáttur í hönnun háspennutengingarkerfa- fyrir ný orkutæki.





Rafhlöðupakkar eru lykilnotkunarsvæði fyrir PVC-dýfa-húðaðar einangraðar straumstangir.



Rútur verða að vera sérsniðnar-við rafhlöðubygginguna fyrir tengingar milli rafhlöðueininga, milli rafhlöðukerfisins og BDU/PDU og innan ákveðinna háspennurása.



Til dæmis gæti rúllastöng þurft margar beygjur til að hreinsa rafhlöðuhlífina, tengi og aðra burðarhluta.



Ef einangrunarlagið er borið á með dýfu-húðunarferli eftir að koparriðlin hefur verið mynduð gerir varan kleift að taka á sig sérsniðna lögun sem passar við tiltekið uppsetningarskipulag.



Þessi hönnunaraðferð hentar sérstaklega vel- fyrir rafhlöðukerfi þar sem pláss er takmarkað.





Plast-dýfa koparstraumur eru lykillausn fyrir há-tengikerfi í rafhlöðupökkum fyrir ný orkutæki (NEV).



Með því að sameina koparstraumaframleiðslu með dýfu-einangrunarvinnslu er hægt að ná fram samþættri hönnun sem tekur á rafleiðni, einangrun og aðlögun burðarvirkis.



Eins og NEVs þróast í átt að hærri spennu, meiri samþættingu og léttari þyngd, munu strætisvagnavörur halda áfram að gangast undir hagræðingu hvað varðar efni, burðarhönnun og framleiðsluferla.



Við val á rúllum verða rafhlöðuframleiðendur, birgjar bílaíhluta og háspennukerfisverkfræðingar að meta yfirgripsmikið þætti eins og straum, spennu, hitastig, staðbundnar takmarkanir, einangrun og vélrænan áreiðanleika til að ákvarða ákjósanlegasta uppbyggingu og einangrunarlausn.







Sendu okkur teikningar þínar eða upplýsingar í dag og láttu verkfræðingateymi okkar hjálpa þér að þróa sérsniðnaPVC dýfingareinangruð rafhlöðustrengstengilausn fyrir EV rafhlöðupakkann þinn.
