Tækniþróun á álhlífarefnum fyrir rafhlöður: 3003 álblendi, nákvæmni mótun og notkun í burðarhluta rafhlöðu

Þar sem ný orkutæki og orkugeymslukerfi halda áfram að þróast í átt að meiri orkuþéttleika, léttingu og auknu öryggi, krefjast byggingarhlutar rafhlöðu yfirburða efniseiginleika og nákvæmni framleiðslugetu. Prismatísk litíum rafhlöður nota venjulega málmhylki til að hylja rafhlöðufrumurnar; meðal þessara efna hafa álblöndur komið fram sem lykilval fyrir hlífar og hlífðarplötur vegna lágs þéttleika, góðrar varmaleiðni, framúrskarandi mótunarhæfni og sterkrar tæringarþols.



Hvað varðar framleiðsluþörf, er 3003 álblendi mikið notað fyrir prismatísk rafhlöðuhlíf þökk sé frábærri heildarmótun. Hins vegar eru aðrar álblöndur -eins og 1060, 5052 og 6061 einnig notaðar eftir sérstökum kröfum um styrk, tæringarþol, vinnslunákvæmni og suðuhæfni. Efnisval er ekki einfalt mál um staðgöngu; frekar, það krefst alhliða mats sem byggir á þáttum eins og stærð rafhlöðu, myndunardýpt, veggþykkt, suðuaðferðir, rekstrarumhverfi og styrkleika burðarvirkis.







Álefni sem notuð eru fyrir rafhlöðuhlíf þjóna fyrst og fremst til að hylja rafhlöðuna, veita vélrænni vernd og auðvelda hitastjórnun. Í prismatískri rafhlöðuhönnun fer hlífin í gegnum ferli eins og djúpteikningu, stimplun, klippingu, stærð og suðu til að ná endanlegri mynd. Þar af leiðandi verður efnið ekki aðeins að uppfylla grunnkröfur um styrk heldur einnig að sýna stöðuga mýkt og víddarstöðugleika.



Í samanburði við stál hafa álblöndur lægri þéttleika, sem gerir kleift að draga úr byggingarþyngd einstakra frumna og rafhlöðukerfisins í heild sinni en samt uppfylla kröfur um styrkleika. Fyrir ný orkutæki stuðlar að því að draga úr þyngd burðarhluta til að létta ökutæki og hámarka orkunýtingu; fyrir orkugeymslukerfi, lægri burðarþyngd auðveldar flutning búnaðar, uppsetningu og einingahönnun.



Álblöndur hafa einnig góða hitaleiðni, sem hjálpar burðarhlutum rafhlöðunnar að dreifa hita sem myndast við notkun. Þrátt fyrir að kjarnahitastjórnun byggist á frumuhönnun, kælikerfi og stjórnunaraðferðum, hefur hitaleiðni hlífðarefnisins áhrif á hitaflutningsleiðir innan rafhlöðubyggingarinnar; því verður að taka varmaeiginleika efnisins með í heildarmatið á meðan á hönnunarstigi burðarvirkis stendur.

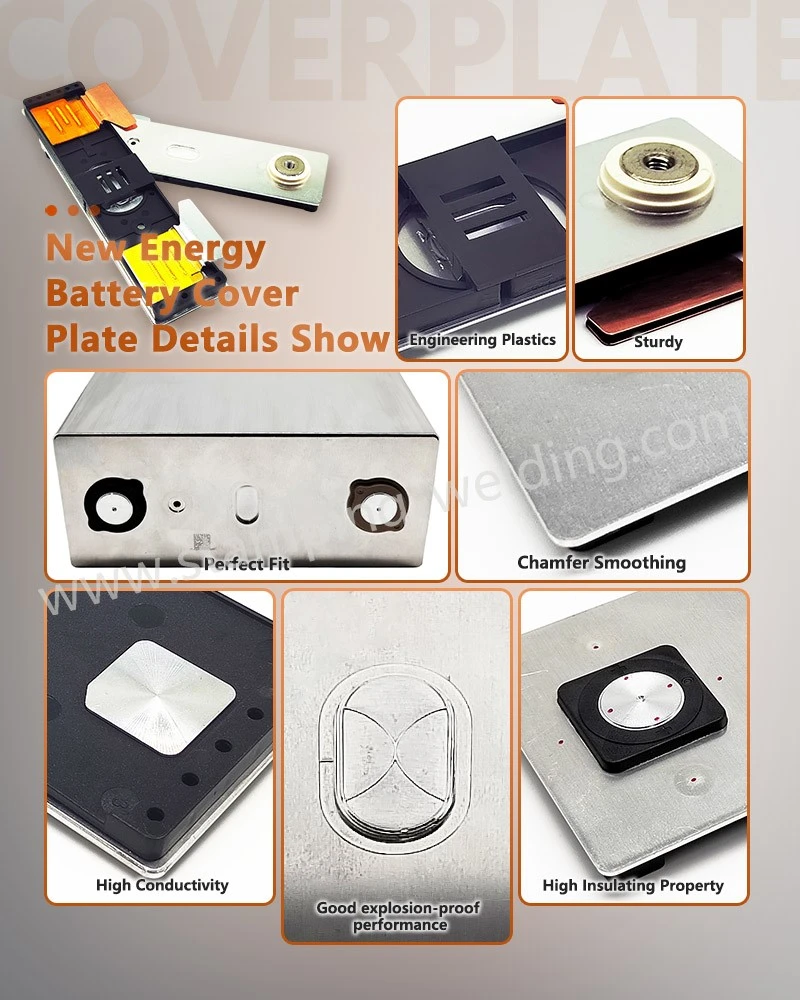

Í prismatískum rafhlöðuumbúðum er hlífðarplatan mikilvægur byggingarhluti sem tengir hlífina, tengipóstana, öryggisbúnað og ytri rafkerfi. Það fer eftir sértækri rafhlöðuhönnun, hlífðarplötur úr áli fyrir rafhlöður verða almennt að uppfylla kröfur varðandi víddarstöðugleika, suðusamhæfi, einangrun og þéttingu. Eiginleikar eins og endingargöt, sprengivörn-mannvirki, raflausnfyllingarop og önnur virk svæði krefjast mikillar samkvæmni í framleiðslu.







3003 álblendi er ál-manganblendi sem einkennist af góðri sveigjanleika, tæringarþol og mótunarhæfni, sem gerir það hentugt fyrir rafhlöðuhlífarbyggingar sem krefjast djúpdráttar eða flókins stimplunar. Fyrir djúp prismatísk rafhlöðuhlíf, gengst efnið undir verulega plastaflögun við mótun; ef teygingareiginleikar eru ófullnægjandi geta vandamál eins og sprungur, ójafn veggþynning eða staðbundinn óstöðugleiki komið upp.



Í raunverulegri framleiðslu henta mýkri skapgerð (eins og 3003-O) yfirleitt betur fyrir flóknar djúpteikningar, en vinnuhert skapur býður upp á mismunandi jafnvægi milli styrkleika og mótunarhæfni. Þar af leiðandi er ekki hægt að ákvarða val á skapi efnis í einangrun frá sértækri byggingarhönnun og framleiðsluferli.



1060 álfelgur er með hátt álinnihald, framúrskarandi raf- og hitaleiðni og góða sveigjanleika, sem gerir það hentugt fyrir ákveðna ofur-þunna, nákvæma-stimplaða byggingarhluta. Í atburðarásum sem krefjast mikils efnishreinleika, myndunarstöðugleika og vinnslugetu fyrir þunnt-vegg, má íhuga hár-hreint álefni miðað við uppbyggingu hlutans.



5052 álblendi er ál-magnesíumblendi sem býður upp á góða tæringarþol og meðalstyrk, sem gerir það hentugt fyrir byggingarhluta sem krefjast mikillar umhverfisþols. 5052 röðin er sérstaklega verðmæt fyrir notkun eins og orkugeymslubúnað utandyra, umhverfi með flóknum hita- og rakaskilyrðum og notkun sem krefst mikils burðarstöðugleika.



Hita-meðhöndluð 6061 álblendi býður upp á mikinn styrk og framúrskarandi vinnsluhæfni, sem gerir það tilvalið fyrir hlífðarplötur og burðarhluta sem krefjast mikils styrkleika, nákvæmrar holustaðsetningar eða CNC vinnslu. Hins vegar, samanborið við efni eins og 3003, krefst djúpteikningar-getu þess mats út frá sérstöku skapi og burðarvirki.





Framleiðsla rafhlöðuhylkja er ekki bara stimplunarferli; frekar, það er afleiðing af samspili milli efna, verkfæra, myndbreyta og síðari vinnsluþrepa. Fyrir djúpt ferhyrnt hús er nauðsynlegt að móta viðeigandi djúpteikningarferli sem byggir á vörustærðum og efniseiginleikum. Lykilþáttum eins og teikningarhlutfalli, krafti eyðuhaldarans, úthreinsun skurðar og smurskilyrðum verður að stjórna til að lágmarka hættu á sprungum og staðbundinni þynningu.



Í flóknum húsbyggingum er hægt að sameina djúpteikningu og strauja (þynningardrátt); djúpteikning ákvarðar heildarformið, en strauja gerir kleift að fínstilla-staðbundna veggþykkt og víddarnákvæmni. Fyrir þunnt-veggað rafhlöðuhús verður að halda breytingum á efnisþykkt innan skynsamlegra marka til að koma í veg fyrir að það komi í veg fyrir síðari suðu, þéttingu og vélrænan styrk.



Nákvæmni stimplun er fyrst og fremst notuð fyrir smærri, byggingarlega flókin hagnýt svæði, svo sem festingargöt, staðsetningareiginleika og öryggisbúnað. Þættir eins og ástand skurðbrúna stimplunar, úthreinsunarstýring og efniskornastefna hafa veruleg áhrif á burramyndun lokahlutans, aflögun og víddarnákvæmni.



Rafhlöðuhlífarplötur geta gengist undir síðari ferli eins og CNC borun, fræsingu, þræðingu og nákvæmni mótun. Þessar aðgerðir krefjast strangrar stjórnunar á tengslum milli viðmiðunaryfirborða, staðsetningar hola og flatar til að tryggja stöðugt samsetningarviðmót við húsið, tengipóstana og aðra íhluti.





Innsiglun er mikilvæg tæknileg krafa fyrir byggingarhluta rafhlöðunnar. Þegar húsið hefur verið myndað verður það að vera áreiðanlega tengt við hlífðarplötuna til að búa til lokaða girðingu fyrir rafhlöðufrumurnar. Það fer eftir vöruhönnun og framleiðsluferli, aðferðir eins og leysisuðu eru almennt notaðar til að sameina húsið og hlífðarplötuna.



Lasersuðu býður upp á kosti eins og einbeitt hitainntak, háan suðuhraða og mikla sjálfvirkni, sem gerir hana tilvalin til fjöldaframleiðslu rafhlöðu fyrir ný orkutæki. Þegar suðu þunnt-veggað ál íhluti verður að stjórna nákvæmlega breytum eins og leysiafli, suðuhraða, brennivídd og hlífðargasflæði til að koma í veg fyrir galla eins og gegnumbrennslu, skort á samruna, gropi og óreglulegri myndun suðuperlu.



Rafhlöðuhlífarplötur samþætta oft tengipósta, öryggisþrýstings-afléttarbúnað og aðra virka íhluti.



Þar af leiðandi er hlífðarplatan ekki aðeins einföld þéttiplata heldur nákvæmur byggingarhluti sem samþættir mörg hagnýt svæði. Hönnun þess verður samtímis að takast á við kröfur um þéttingu, einangrun, raftengingu, vélræna festingu og öryggisþrýstingslosun.





Rafhlöður geta orðið fyrir innri gasmyndun og þrýstingsuppbyggingu við óeðlilegar aðstæður; þar af leiðandi eru prismatísk rafhlöður venjulega með öryggisþrýstibúnaði-. Þegar innri þrýstingur nær hönnunarþröskuldi verður sprengi-varið uppbygging að virkjast á fyrirfram ákveðinn hátt til að losa innri lofttegundir og draga þannig úr hættu á hörmulegri bilun í hlíf.



Sprengiþolið-mannvirki setja strangar kröfur varðandi efnisþykkt, rúmfræði riflínu, afgangsveggþykkt og samkvæmni í framleiðslu. Fyrir stimplaða hluta úr ofur-þunnri álplötu, krefjast staðbundinnar skurðar- eða þynningarsvæða mikla víddarsamkvæmni; annars geta hlutar úr mismunandi lotum verið með mismunandi virkjunarþrýsting.



Að búa til slík mannvirki felur venjulega í sér ferla, þar á meðal nákvæmni stimplun, stigaskorun, afburun og hreinsun. Fyrir íhluti sem eru mikilvægir fyrir öryggi rafhlöðunnar verður að huga ekki aðeins að rúmfræðilegum víddum heldur einnig að einsleitni efnis í örbyggingu, aflögun af völdum vinnslu- og samkvæmni lotu-í-lotu.







Eftir því sem rafmagnsarkitektúr rafhlaðna verður sífellt samþættari geta hlífðarplötur og tengdar tengisamstæður falið í sér blöndu af áli, kopar og öðrum leiðandi efnum. Til að sameina ólíka málma þarf að huga að þáttum eins og rafleiðni, varmaþenslustuðlum, snertiviðnám og rafefnafræðilegri tæringu.



Í ákveðnum tvískauta stillingum og rafefnafræðilegum tækjum er hægt að nota samsett efni -eins og kopar-tvímálma tvímálma plötur úr ál-, sem gerir mismunandi málmum kleift að gegna sérstöku hlutverki. Hins vegar, í hagnýtri beitingu rafhlöðuhlífarplötur, verður að staðfesta sérstakar efnissamsetningar út frá núverandi slóðum, sameiningaraðferðum, ætandi umhverfi og byggingarhönnun.



Varðandi leiðandi mannvirki á hlífðarplötunni er snertistöðugleiki milli efna mikilvægt áhyggjuefni. Vélrænn stöðugleiki og rafafköst við snertiskil geta breyst við aðstæður eins og langvarandi titring, hitauppstreymi og straumhleðslu; því er krafist viðeigandi prófunar á hönnunarfullgildingarfasa.





Prismatísk rafhlöðuhylki einkennast venjulega af þunnum veggjum, stórum málum og ströngum kröfum um víddarsamkvæmni.



Eftir myndun hlífarinnar geta mál eins og veruleg ójöfnun í veggþykkt, aflögun botns eða halla hliðarvegg haft bein áhrif á samsetningu frumna og samþættingu eininga í kjölfarið.



Fyrir hlífðarplötuíhluti-eins og litíumrafhlöðulok-meðalítalískt innihalda mikilvægar stærðir venjulega heildar ytri mál, staðsetningar festingargata, staðsetningar úttaksgata, stærð þéttisvæðis og landamærastærðir sem tengjast hlífinni. Koma þarf á samræmdu framleiðslugildi yfir mismunandi stærðir til að lágmarka áhrif uppsafnaðs vikmarka á samsetningu.



Við fjöldaframleiðslu notar víddarskoðun venjulega blöndu af mælitækjum, samræmdum mælitækjum (CMM) og sérstökum skoðunarbúnaði. Hægt er að innleiða strangari kröfur um vinnslustýringu fyrir mikilvægar holur og þéttingarsvæði, með samkvæmni lotu viðhaldið með fyrstu-greinarskoðun, í-sýnatökuferli og lokaskoðun.





Rafhlöður fyrir ný orkutæki setja léttvægi, burðarstyrk, mótunarhæfni og þéttingaráreiðanleika í forgang; þar af leiðandi eru 3003-röð málmblöndur mikið notaðar fyrir prismatísk rafhlöðuhlíf. Fyrir mannvirki sem krefjast flóknar djúpteikninga ætti að meta efni fyrst og fremst út frá lengingu, vinnuherðandi hegðun og mótunarmörkum.



Uppbyggingarhlutar rafhlöðu fyrir orkugeymslukerfi í atvinnuskyni, iðnaði og íbúðarhúsnæði geta orðið fyrir umhverfi með verulegum hita- og rakasveiflum; því eru tæringarþol, suðustöðugleiki og-langtíma burðarvirki lykilatriði. Fyrir notkun utandyra ætti að meta álblöndur með yfirburða tæringarþol-eins og 5052 röð- út frá raunverulegum umhverfisaðstæðum.



Raftæki fyrir neytendur setja létt og grannt snið, víddarnákvæmni og fagurfræðileg gæði í forgang. Í ljósi þess að þessar rafhlöður eru venjulega litlar og hugsanlega minni veggþykkt í burðarhlutum, hafa þættir eins og yfirborðsgæði plötunnar, nákvæmni stimplunar og þynningar-dragferlar verulega áhrif á lokaafurðina.



Fyrir há-þekjuplötubyggingar gæti hita-meðhöndlaðar álblöndur komið til greina, allt eftir tiltekinni hönnun. Þessi efni henta betur fyrir mannvirki sem krefjast mikils vélræns styrks og nákvæmrar vinnslu, þó að framleiðsluferlið verði að halda jafnvægi á efnisstyrk og mótunarhæfni.





Álhylki og hlífðarplötur fyrir rafhlöður eru hagnýtir byggingarhlutar; Gæðaeftirlit getur ekki treyst eingöngu á lokavíddarskoðun heldur verður það að ná yfir mörg stig, þar á meðal efnisöflun, verkfæri, mótun, suðu, hreinsun og samsetningu.



Á efnisinntökustigi ætti að leggja áherslu á álfelgur, skapgerð, þykkt, yfirborðsgæði og efniseiginleika. Á mótunarstigi ætti eftirlitsaðgerðir að miða við sprungur, hrukkur, þynningu, aflögun og víddarfrávik. Stimplaðir hlutar þurfa að skoða burrs, brúngæði og mikilvægar stærðir. Fyrir soðin mannvirki eru helstu áherslusvið samfellu suðu, grop, sprungur, skortur á samruna og þéttingarafköst.



Fyrir mikilvæga byggingarhluta eins og rafhlöðuhlífar, verður að koma á áreiðanleikastaðfestingarreglum sem byggjast á virkni vörunnar; þetta felur í sér loftþéttleikaprófun, víddarstöðugleikaprófun, hitauppstreymi og sannprófun á vélrænni styrkleika. Fyrir íhluti sem fela í sér öryggisþrýstingslosunaraðgerðir verður að leggja sérstaka áherslu á að sannreyna opnunarþrýsting og samkvæmni opnunarbúnaðarins.



Hreinlæti er annar mikilvægur stjórnunarstuðull við framleiðslu á burðarhlutum rafhlöðunnar. Aðferðir eins og stimplun, vinnsla og suðu geta myndað olíuleifar, málmagnir og vinnslurusl á álhlífum og hlífðarplötum; því eru viðeigandi hreinsunaraðferðir nauðsynlegar til að koma í veg fyrir að mengunarefni komist inn í rafhlöðuklefann eða trufli síðari suðu- og einangrunarferli.





Þar sem rafhlöðukerfi halda áfram að ná meiri orkuþéttleika, er byggingarhönnun rafhlöðuhylkja og hlífðarplötur að færast úr hlutverki einfaldrar verndar í léttar og samþættar stillingar. Sífellt fleiri burðarvirkisíhlutir eru nauðsynlegir til að uppfylla samtímis aðgerðir sem tengjast vélrænni vernd, hitaflutningi, þéttingu, raftengingu og öryggi.



Í ljósi þessarar þróunar krefst hönnun efstu uppbyggingar fyrir prismatískar litíum rafhlöður-eins og rafhlöðuhlífina- rýmissamþættingu margra hagnýtra svæða á sama tíma og vídd og þyngd eru stranglega stjórnað. Efnisþykkt ætti ekki að minnka eingöngu vegna þyngdarsparnaðar; í staðinn verður hagræðing að taka tillit til staðbundinnar streitu, suðusvæða og öryggis-mikilvægra byggingareiginleika.



Fyrir stærri rafhlöðufrumur leiða aukin hlífðarmál til flóknari streitudreifingar við efnismyndun. Móthönnun, smurskilyrði og mótunarleiðir krefjast markvissrar hagræðingar til að tryggja heildarsamkvæmni stór-hlífa.



Á sama tíma heldur hlutfall sjálfvirkrar framleiðslu fyrir byggingarhluta rafhlöðunnar áfram að hækka. Tækni eins og sjálfvirk fóðrun, sjálfvirk stimplun, í-línu sjónræn skoðun, víddarathugun og sjálfvirk suðu hjálpa til við að lágmarka afbrigði af völdum handvirkrar meðhöndlunar og auka samkvæmni í framleiðslu í miklu-magni.





Framtíðarframleiðsla á áli fyrir rafhlöður mun leggja meiri áherslu á samverkandi hönnun efna, móta og ferla. Að treysta eingöngu á að auka efnisstyrk getur ekki leyst allar byggingaráskoranir; fyrir djúpt-hlíf er sveigjanleiki efnis, mótunarmörk og vinnu-herðingarhegðun jafn mikilvæg.



Ennfremur hvetur aksturinn að léttum burðarhlutum þróun þynnri plötuefna og staðbundinna styrkingarmannvirkja. Með því að fínstilla-þversniðssnið, stífandi rifbein, staðbundna þykkt og sameiningaraðferðir-samhliða því að uppfylla kröfur um öryggi og endingartíma- geta framleiðendur dregið úr óþarfa efnisnotkun. Fyrir álhylki og hlífðarplötur er þörf á frekari endurbótum á víddarnákvæmni og samkvæmni suðu.



Eftir því sem rafhlöðustærðir aukast og kerfissamþættingartækni-eins og CTP (Cell-to-Pack) og CTC (Cell-to-Chassis)-þróast, verða viðmótin milli burðaríhluta og frumna, kælikerfis og heildaruppbyggingar pakkningar; þar af leiðandi eykst mikilvægi þess að stjórna framleiðsluvikmörkum.



Varðandi öryggi,-sprengiheldur þrýstings-afléttir verða áfram lykilsvið rannsókna í hönnun rafhlöðuhlífar. Öryggismannvirki í framtíðinni gætu verið samþætt frekar með hlífðarplötum, raftengingum og þrýstistjórnunarkerfum til að draga úr hlutafjölda og bæta staðbundna skilvirkni.







Rafhlöðuhlíf úr áli eru ekki aðeins afurðir einfaldrar plötuvinnslu; þetta eru flóknir byggingarhlutar sem stafa af samspili efniseiginleika, mótunarferla, nákvæmni vinnslu, suðutækni og gæðaeftirlits.



Efni eins og 3003, 5052, 6061 og 1060 bjóða upp á sérstaka frammistöðueiginleika og endanlegt efnisval krefst alhliða mats sem byggist á rafhlöðuarkitektúr, framleiðsluferlum og rekstrarumhverfi.



Til að ná léttum rafhlöðubyggingum, efni fyrirálhlífarog hlífar verða að ná ákjósanlegu jafnvægi milli þyngdar, styrks, mótunarhæfni, suðuhæfni og þéttingaráreiðanleika. Fyrir stór-rafhlöðuuppbygging er víddarstöðugleiki við langtíma-meðrænt álag og hitasveiflur einnig mikilvægt atriði.



Þar sem nýir orkutæki og orkugeymslumarkaðir krefjast í auknum mæli eftir vörum sem bjóða upp á mikið öryggi, mikla orkuþéttleika og mikla samkvæmni, er framleiðsla burðarhluta rafhlöðunnar að þróast. Iðnaðurinn er að breytast frá einföldum stimplunarferlum í átt að samþættri nálgun sem nær yfir efnisval, burðarvirki, nákvæmni mótun, sjálfvirka suðu og enda-til-gæðaeftirlit.



Frá sjónarhóli verkfræðiinnkaupa ætti mat birgja fyrir rafhlöðuhlíf úr áli og hlífðarplötur að einbeita sér að efnisflokkum og skapgerð, mótunargetu, mikilvægum víddarstýringu, suðu- og þéttingargetu og samkvæmni lotunnar, frekar en að treysta eingöngu á efnisverð eða vinnslukostnað á hverja-einingu sem grundvöll mats.
