Frá nýjum orkutækjum til orkugeymslukerfa: Tæknilegar kröfur fyrir litíum-jónarafhlöður á mismunandi notkunarsviðum

Lithium-jónarafhlöður hafa stækkað frá fyrstu notkun í rafeindatækni til að ná yfir ný orkutæki, orkugeymslukerfi, iðnaðarbúnað, UPS einingar, rafmagnsverkfæri og önnur farsíma- og kyrrstæð orkukerfi. Bandaríska orkumálaráðuneytið skilgreinir rafknúin farartæki, kyrrstæða orkugeymslu, flug og aðra geira sem lykilforrit eftir rafhlöður.



Hins vegar eru rafhlöðuþörf mismunandi eftir mismunandi notkunarsviðum. Ný orkutæki setja orkuþéttleika, afköst, hraðhleðslu, líftíma og öryggi í forgang; orkugeymslukerfi leggja áherslu á langtíma-rekstur, kostnað, líftíma og kerfisöryggi; en iðnaðarbúnaður krefst venjulega stöðugleika, umhverfisaðlögunarhæfni og auðvelt viðhalds.



Þess vegna er mikilvægur grunnur fyrir val á litíum-rafhlöðum og hönnun rafhlöðupakka að skilja sérstakar þarfir mismunandi notkunarsviðsmynda.





Ný orkutæki gera miklar kröfur til rafgeymakerfa. Í fyrsta lagi verða ökutæki að geyma eins mikla raforku og mögulegt er innan takmarkaðs pláss og þyngdartakmarkana, sem gerir orkuþéttleika mikilvægan þátt. Í öðru lagi verður rafhlaðan að skila stöðugu afköstum til að mæta mikilli tafarlausri orkuþörf sem tengist hröðun, brekkuklifri og miklum-hraðaakstri. Ennfremur verða þessar rafhlöður að þola flóknar notkunarskilyrði, þar á meðal tíða hleðslu og afhleðslu, hitasveiflur, titring og langtímanotkun.



Þar af leiðandi getur hönnun EV LiFePO4 rafhlöðunnar ekki einbeitt sér eingöngu að mikilli afkastagetu; í staðinn krefst það jafnvægis á milli orkuþéttleika, aflgjafa, endingartíma, öryggis og varmastjórnunar.

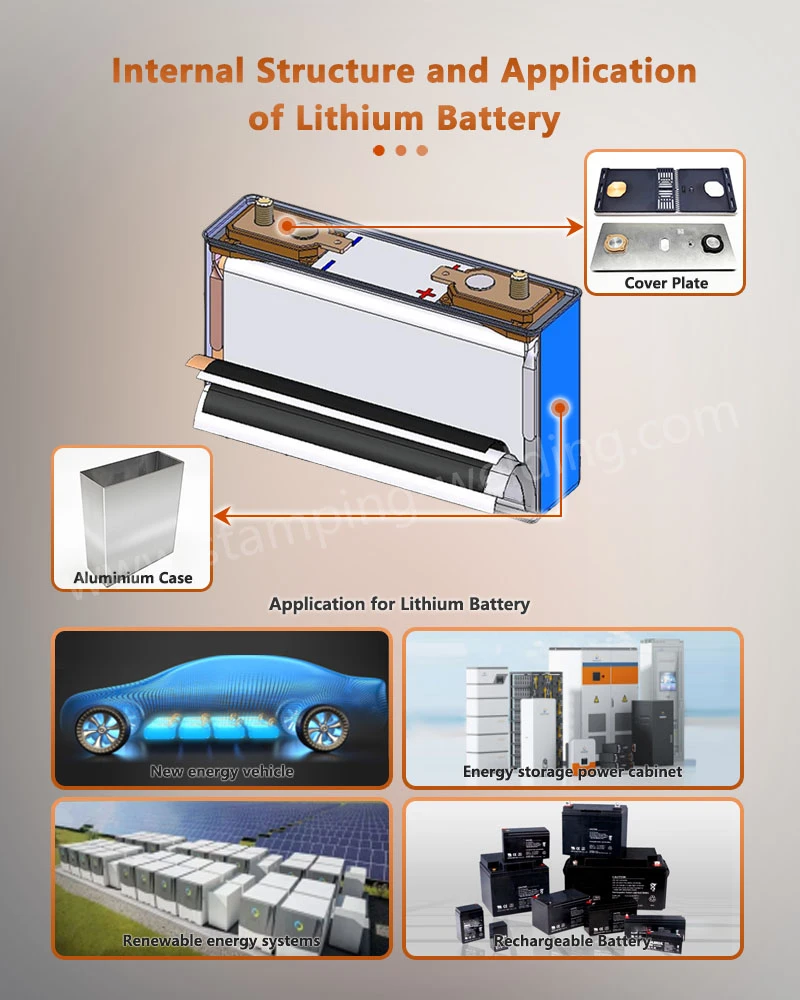

Ný orku rafhlöðukerfi fyrir ökutæki samanstanda af meira en bara rafhlöðufrumum. Raunverulegur rafhlaða pakki inniheldur íhluti eins og hlíf, hlífðarplötur, skauta, rúllur, tengi, einangrun, varmastjórnunarhluta og burðarhluti. Samanlagt auðvelda þessir íhlutir aðgerðir, þar á meðal straumskiptingu, vélrænni uppsetningu, einangrun, vernd og hitastjórnun. Til dæmis getur hlífðarplata á prismatískri frumu samþætt jákvæða og neikvæða skauta, öryggisþrýstings-afléttabúnað og þéttingarvirki, á meðan rúllur koma á raftengingum á milli margra fruma.



Þar af leiðandi hafa málmstimplaðir hlutar, nákvæmni tengi og rafhlöðubyggingaríhlutir innan litíum-jónarafhlöðubirgðakeðjunnar umtalsvert verkfræðilegt gildi.







Battery Energy Storage Systems (BESS) tákna annað lykilnotkunarsvæði fyrir litíum rafhlöður. Ólíkt nýjum orkutækjum þurfa kyrrstæð orkugeymslukerfi almennt ekki tíðar flutninga, svo þyngdarnæmi getur verið mismunandi. Hins vegar, þar sem þessi kerfi ganga venjulega í gegnum tíða, -langtíma hleðslu-hleðslulotu, verða þættir eins og endingartími hringrásar, samkvæmni frumna, hitastjórnun, öryggi og kerfisviðhald mikilvæg atriði.



Fyrir stór-orkugeymsluverkefni verður rafhlöðukerfið að viðhalda stöðugum rekstri yfir langan líftíma; þar af leiðandi er samkvæmni -í-klefa og stjórnunargetu rafhlöðustjórnunarkerfisins sérstaklega mikilvæg.





Með vexti endurnýjanlegrar orku eru litíum sólarrafhlöður í auknum mæli notaðar til orkugeymslu í sólarorku og öðrum nýjum orkuframleiðslukerfum. Sólarorkuframleiðsla er í eðli sínu með hléum; ljósvakakerfi framleiða umtalsverða raforku á daginn en geta ekki framleitt orku á nóttunni. Orkugeymslukerfi geta fanga umframorku á tímabilum mikillar framleiðslu og losað hana þegar þörf krefur.



Þar af leiðandi hjálpar litíum-jónarafhlöðuorkugeymsla nýjum orkukerfum að bæta raforkunýtingu og styður raforkukerfið við hámarksrakstur, dalfyllingu og orkusendingar.



Fyrir utan ný orkutæki sjálf er einnig hægt að nota LiFePO4 rafhlöður fyrir sólarvörur í ákveðnum hleðsluinnviðum og-orkugeymslu-hleðslukerfum. Þegar netgeta er takmörkuð geta þessi orkugeymslukerfi geymt rafmagn á tímum lítillar eftirspurnar og veitt viðbótarafl á tímum mikillar hleðslueftirspurnar. Slík kerfi setja kröfur varðandi aflviðbragðshraða, hringrásarlíf og hitastjórnun sem eru frábrugðnar þeim venjulegu rafeindabúnaði fyrir neytendur.



Þar af leiðandi verða rafhlöðukerfi fyrir hleðsluinnviði að vera hönnuð út frá þáttum eins og hleðsluafli, orkugeymslugetu, notkunartíðni og uppsetningarumhverfi.





Lithium superpack rafhlöður henta einnig fyrir UPS og varaaflkerfi. Þó hefðbundin varaaflkerfi reiða sig oft á blý-sýrurafhlöður, þá bjóða litíum-rafhlöðupakkar kosti hvað varðar stærð og þyngd, sem gerir þær að raunhæfum valkosti fyrir sum nútíma UPS kerfi. Fyrir UPS forrit verða rafhlöður ekki aðeins að veita orku heldur einnig afla varaafl hratt þegar rafmagnið bilar.



Þar af leiðandi verður kerfishönnun að taka tillit til þátta eins og samstundis aflgjafa, viðbragðshraða, endingartíma rafhlöðunnar, hitastjórnun og rafhlöðustjórnunarkerfisins (BMS).





Iðnaðarbílar, sjálfvirkur búnaður, AGV (sjálfvirk farartæki með leiðsögn), AMR (Autonomous Mobile Robots) og annar farsíma iðnaðarbúnaður geta einnig notað sólarorkugeymslukerfi og litíum rafhlöðupakka. Þar sem þessi tæki þurfa oft stöðugan rekstur í verksmiðjum, vöruhúsum eða flutningamiðstöðvum, verða rafhlöðukerfi þeirra að bjóða upp á framúrskarandi hringrásarafköst og skilvirkni í hleðslu.



Ólíkt rafhlöðum fyrir farþegabíla eru rafhlöður fyrir iðnaðarbúnað oft hannaðar með áherslu á há-tíðninotkun, hraðhleðslugetu og auðvelt viðhald. Til dæmis verða rafhlöður fyrir sjálfvirkan flutningsbúnað að passa inn í innra rými tækisins á meðan þær uppfylla aflþörf mótora og stýrikerfa.





Snjallsímar, fartölvur, spjaldtölvur, stafræn tæki og rafmagnstæki voru meðal fyrstu lykilmarkaða fyrir endurhlaðanlegar-nýjar rafhlöður fyrir BESS. Þar sem þessar vörur eru oft viðkvæmar fyrir rafhlöðustærð og þyngd er hár orkuþéttleiki mikilvæg hönnunarbreyta.



Á sama tíma setja neytendur hraðhleðslugetu,-hraða líftíma og öryggi í forgang. Í ljósi takmarkaðs innra rýmis innan þessara tækja, þurfa rafhlöður oft að sérsníða til að passa uppbyggingu vörunnar; þar af leiðandi hafa poki, sívalur og aðrar samsettar rafhlöðustillingar hver um sig sitt sérstaka notkunartilvik.



Efniskröfur eru mismunandi eftir umsókn



Mismunandi notkunarsviðsmyndir hafa áhrif á val á rafhlöðuefniskerfum.



Ný orkutæki gætu þurft jafnvægi á milli orkuþéttleika, kostnaðar og öryggis.



Orkugeymslukerfi gætu lagt meiri áherslu á hringrásarlíf, kostnað og langtímastöðugleika.



Færanleg rafeindatækni forgangsraða stærð, þyngd og orkuþéttleika.



Iðnaðarbúnaður gæti þurft yfirburða vélrænan styrkleika og getu til að takast á við há-tíðnihleðslu-hleðslulotu.



Þess vegna ætti val á litíum-jónarafhlöðuefnum að byggjast á sérstökum umsóknarkröfum frekar en einföldum samanburði á fræðilegri frammistöðu efnisins.





Fyrir utan innri efnafræði verður ytri uppbygging rafhlöðu einnig að vera hönnuð með sérstaka notkun í huga.



Sívalar rafhlöður einkennast af mikilli stöðlun og stöðugleika í uppbyggingu.

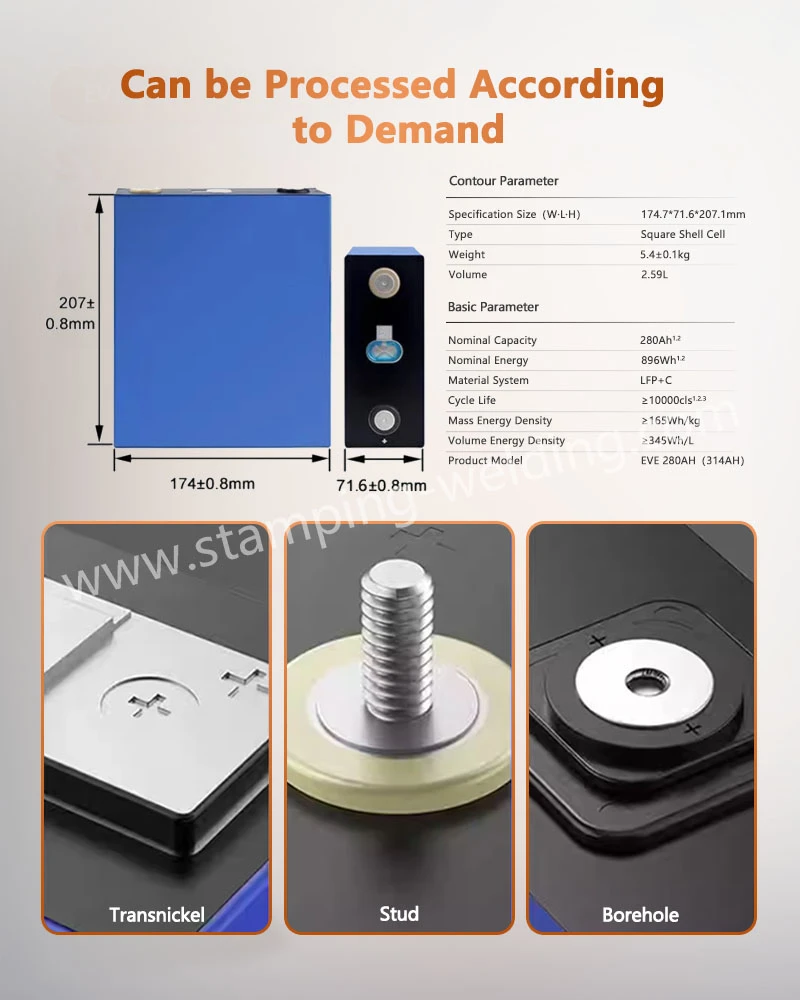

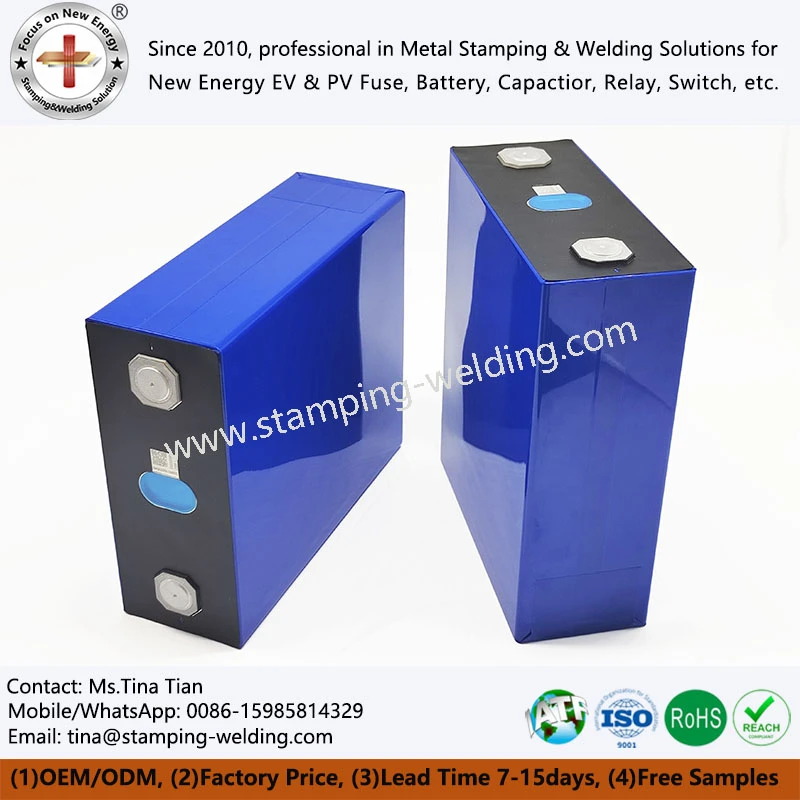

Prismatísk rafhlöður bjóða upp á mikla plássnýtingu vegna reglulegrar lögunar, sem gerir þær mikið notaðar í nýjum orkutækjum og orkugeymslukerfum.



Poka rafhlöður nota sveigjanlega umbúðir uppbyggingu, bjóða upp á kosti hvað varðar þyngd og pláss skilvirkni.



Mismunandi pökkunaraðferðir hafa áhrif á samsetningu frumna, hitastjórnun, vélrænni uppsetningu, samtengingu og síðari hönnun rafhlöðupakkans.





Hvort sem það er notað í nýjum orkutækjum eða orkugeymslukerfum er öryggi mikilvægt fyrir litíum-jónarafhlöður fyrir sólarvörur. Öryggi rafhlöðu nær yfir marga þætti, þar á meðal efni, frumubyggingu, framleiðsluferla, hitastjórnun og rafhlöðustjórnunarkerfi (BMS).



Meðal þessara íhluta verður aðskilnaðurinn að veita líkamlega einangrun milli jákvæðu og neikvæðu rafskautanna en leyfa jónaflutningi; þar af leiðandi er vélrænni og varmastöðugleiki þess í fyrirrúmi. Undanfarin ár hafa umfangsmiklar rannsóknir beinst að keramikhúðuðum-skiljum, samsettum skiljum og öðrum hagnýtum skiljum til að auka hitastöðugleika, vélræna eiginleika og jónaflutningseiginleika.



Þetta sýnir að öryggi rafhlöðunnar ræðst ekki af einum íhlut heldur er það afleiðing af samsettri frammistöðu alls rafhlöðukerfisins.





Eftir því sem umfang litíum-rafhlöðuforrita stækkar verða kröfur markaðarins um samþættingu rafhlöðupakka sífellt strangari. Fullkomið rafhlöðukerfi samþættir venjulega marga íhluti, þar á meðal frumur, rúllur, burðarhluta, einangrun, hitastjórnunarkerfi, rafhlöðustjórnunarkerfið (BMS) og húsið. Fyrir ný orkutæki og stór-orkugeymslukerfi þarf einnig að huga að þáttum eins og vélrænni uppsetningu, raftengingum, hitaflutningi og viðhaldi kerfisins.



Þar af leiðandi, fyrir utan að bjóða upp á staðlaðar vörur, verða rafhlöðuíhlutabirgjar að hafa getu til að sérsníða mál, efni, tengiaðferðir og yfirborðsmeðferð út frá forskriftum viðskiptavina.





Framtíðarumsóknir fyrir litíum rafhlöður fyrir flass rafhlöður munu halda áfram að snúast um ný orkutæki, orkugeymslu, iðnaðaraflgjafa og önnur svið rafvæðingar.



Á sama tíma einbeitir rafhlöðuiðnaðurinn að því að ná meiri orkuþéttleika, hraðari hleðslu, lengri líftíma, auknu öryggi og lægri framleiðslukostnaði.



Nýjungar í efni og framleiðslutækni munu halda áfram að móta rafhlöðuþróun. Til dæmis er enn pláss fyrir áframhaldandi hagræðingu á bakskauts- og rafskautsefnum, skiljum, raflausnum og rafhlöðubyggingum.



Á sama tíma leggur rafhlöðuframleiðslan sjálf í auknum mæli áherslu á sjálfvirkni, ferlivöktun, gæða rekjanleika og endurvinnslu efnis.







Litíum rafhlöður fyrir orkugeymslu hafa komið á fót víðtæku vistkerfi sem spannar neytenda rafeindatækni, ný orkutæki (NEV), orkugeymslu, iðnaðarbúnað, UPS kerfi og önnur rafvædd kerfi.



Engin ein rafhlöðuhönnun á almennt við í þessum mismunandi aðstæðum. NEVs forgangsraða orkuþéttleika og afköstum; orkugeymslukerfi leggja áherslu á langtíma líftíma og öryggi; iðnaðarbúnaður einbeitir sér að-hátíðniaðgerðum og áreiðanleika; á meðan rafeindabúnaður fyrir neytendur forgangsraða lítilli stærð, léttri þyngd og keyrslutíma.



Við val á rafhlöðuorkugeymslu eða tengdum íhlutum ættu verkfræðingar og innkaupasérfræðingar að taka upp alhliða hönnunaraðferð sem tekur til sérstakrar notkunarumhverfis, rafmagnsbreytur, vélrænni pláss, kröfur um hitastjórnun og endingartíma.



Aðeins með því að samþætta frumuefni, byggingarhluta, rafmagnstengingar og kerfisstýringar er hægt að þróa litíum-rafhlöðulausnir sem eru sannarlega fínstilltar fyrir sérstakar umsóknaraðstæður.
