Frá áli til nákvæmnisíhluta: Hvers vegna er aukin áhersla lögð á efnis-samvirkni í prismatískum litíum rafhlöðum?

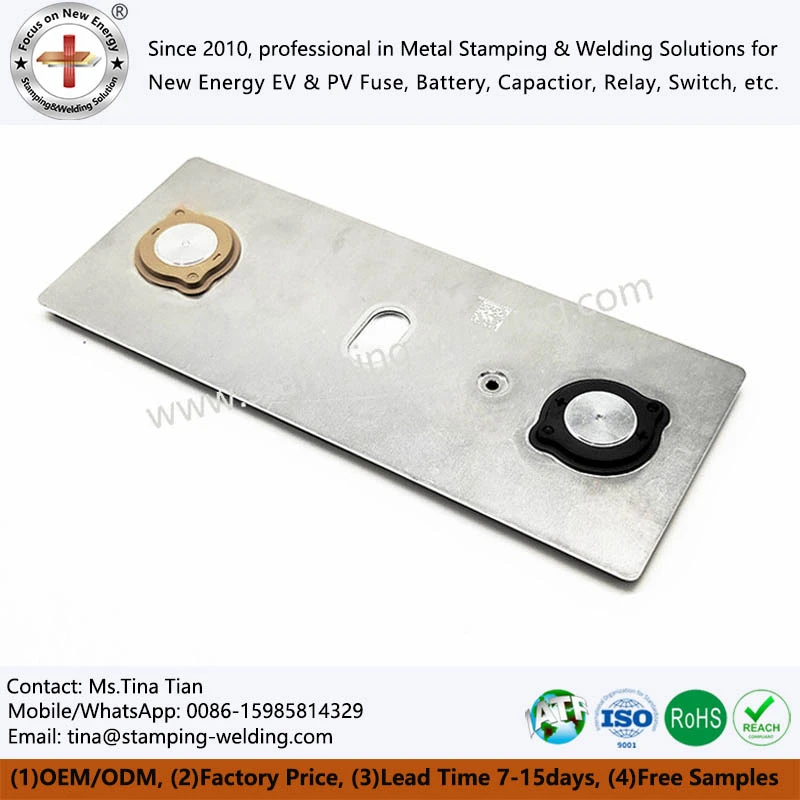

Með þróun nýrra orkutækja og orkugeymslukerfa eru prismatískar litíum-jónarafhlöður í auknum mæli notaðar. Í samanburði við sívalur og pokafrumur eru prismatískar frumur með reglulegri uppbyggingu, mikilli plássnýtingu og auðvelda samþættingu eininga. Prismatísk litíum rafhlaða tjaldhiminn-eða hlífðarplatan-sem staðsett er efst á klefanum þjónar sem mikilvægur hluti sem tengir innra hluta frumunnar við ytri rafkerfi og öryggisbúnað.



Þegar þú lendir fyrst í hlífðarplötu rafhlöðunnar gætirðu auðveldlega misskilið það fyrir einfalt stimplað málmlok. Í raun og veru hafa nútíma prismatískar litíum rafhlöðuhlífarplötur hins vegar þróast úr grunnplötuhlutum í nákvæmnissamsetningar sem samþætta þéttingu, rafmagnstengingu, öryggisþrýstingsléttingu, raflausnfyllingarop og samsetningarstaðsetningaraðgerðir.

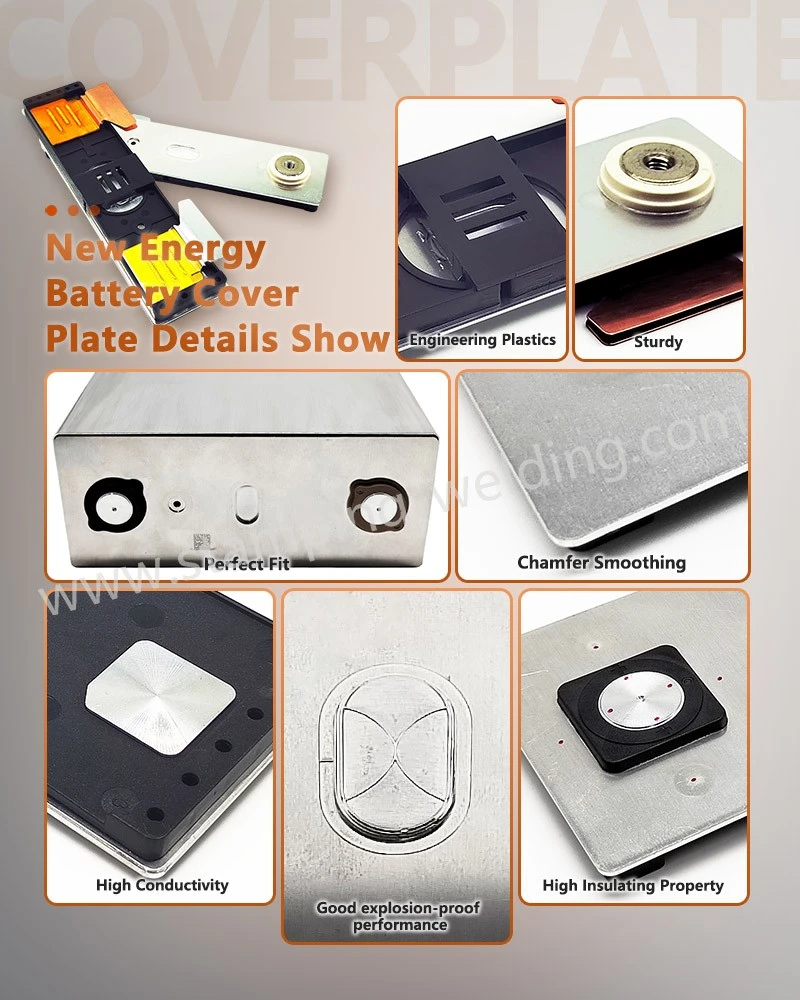

Byggingarlega séð samanstendur dæmigerð prismatísk rafhlöðuhlífarplata samsetning hlífðarplötunnar, jákvæða og neikvæða skauta, einangrunarmannvirki, innsigli, raflausnfyllingarop og öryggisþrýstiafléttingarbúnað. Tækniforskriftir fyrir prismatískar litíumrafhlöður innihalda venjulega íhluti eins og lokplötu, rafskautstengi, einangrunarplötu og tengiplötu, ásamt raflausnafyllingargatinu og öryggisþrýstiafléttubyggingunni.





Fyrir prismatískar litíum rafhlöðupakka þarf efnisval fyrst að taka á þyngdarmálinu. Ný orkutæki krefjast meira aksturssviðs og meiri afköst innan ströngra þyngdartakmarka ökutækja; þar af leiðandi geta byggingarhlutar rafhlöðunnar ekki einfaldlega aukist í þyngd án takmarkana. Ál einkennist af lágum þéttleika, auk framúrskarandi raf- og hitaleiðni og mótunarhæfni, sem gerir það vel -hentugt til notkunar í prismatískum rafhlöðufrumum og hlífðarplötubyggingum.



Hins vegar fara efniskröfur fyrir rafhlöðuhlífarplötur út fyrir einfalda meginregluna um "léttari er betri." Hlífðarplötur gangast undir stimplun, gata og mótun, fylgt eftir með samsetningu og suðu; þar af leiðandi verður efnið að ná jafnvægi milli styrkleika, sveigjanleika, víddarstöðugleika og vinnsluhæfni. Ef efnið er of mjúkt getur veruleg aflögun átt sér stað við stimplun; ef efniseiginleikar eru ósamrýmanlegir suðuferlinu geta síðari sameiningaraðgerðir orðið erfiðari. Þannig er val á efni fyrir rafhlöðuhlífarplötur í raun óaðskiljanlegur hluti af bæði vöruhönnun og framleiðsluferlinu.





Rafhlöðuhlífar eru venjulega með mörg hagnýt svæði með mismunandi kröfum. Til dæmis, uppsetningarsvæði flugstöðvarinnar krefst nákvæmrar myndunar hola og staðsetningareiginleika; brúnirnar verða að tryggja að það passi rétt við rafhlöðuhlíf úr áli; raflausnfyllingarsvæðið krefst sérstakrar flatar og víddarnákvæmni; og öryggisþrýstings-afléttingarsvæðið verður að innihalda ákveðna „veika“ uppbyggingu sem er hönnuð fyrir öryggisafköst. Þessi svæði deila ekki endilega sömu mótunarkröfum. Þess vegna verður efnisval að taka mið af heildarbyggingu vörunnar, jafnvægisþáttum eins og lengingu, afturhlaupi, þykkt einsleitni og stimplunarstöðugleika.



Samræmi milli efnislota er einnig mikilvægt fyrir fjöldaframleiðslu. Verulegur breytileiki á eiginleikum milli lota af sama efni getur leitt til ósamræmis í stimpluðum málum, afturhlaupshegðun og síðari frammistöðu suðu. Þar af leiðandi nær raunverulegt þroskað rafhlöðuhlífarplötuframleiðsluferli lengra en að stjórna „deyjanákvæmni“; það krefst samþættrar stjórnun á efnisstöðugleika, mótahönnun og stimplunarbreytum.





Þar sem rafhlöðusalan inniheldur rafskautssamstæður og raflausn verður að mynda stöðugt innsigli á milli hlífðarplötunnar og hlífarinnar. Þetta þýðir að brún hlífðarplötunnar þjónar ekki aðeins sem vélrænni tengipunktur heldur einnig sem mikilvægur grunnur fyrir síðari þéttingarsuðu. Veruleg skekkja, aflögun eða víddarfrávik við brúnina geta komið í veg fyrir að það passi á milli hlífðarplötunnar og hlífarinnar, sem aftur hefur áhrif á suðuferlið. Þar af leiðandi er ekki hægt að skoða vélrænar stærðir hlífðarplötunnar í einangrun.



Frá verkfræðilegu sjónarhorni verður að íhuga þætti eins og flatleika hlífðarplötu, rúmfræði brúnar, stærð suðusvæðis og passa við hlífina heildstætt.





Raforka sem myndast innan rafhlöðunnar verður að lokum að vera framleidd um ytri skauta. Þar af leiðandi eru jákvæðar og neikvæðar skautar venjulega samþættar í hlífðarplötusamstæðuna. Þessar skautar þjóna ekki aðeins leiðandi hlutverki heldur verða þær einnig að uppfylla kröfur um vélræna festingu og rafeinangrun. Í dæmigerðri uppsetningu fara rafskautskautarnir í gegnum op á hlífðarplötunni og viðhalda nauðsynlegri rafeinangrun frá plötunni í gegnum einangrandi íhluti eða þéttibúnað. Almennt aðgengilegt einkaleyfisrit lýsir greinilega tengslum milli skautanna, hlífðarplötunnar og einangrunarmannvirkjanna.



Þetta er ástæðan fyrir því að ekki er hægt að líta á rafhlöðuhlíf eingöngu sem einfalt stimplað málmplata. Hlífðarplötuhlutinn er málmíhlutur, en skautarnir eru virkir rafmagnsíhlutir; þetta tvennt verður að vera nákvæmlega sett saman til að mynda heila einingu.





Við óeðlilegar aðstæður geta litíum-jónarafhlöður myndað gas og orðið fyrir auknum innri þrýstingi; þar af leiðandi þurfa prismatískar frumur venjulega sérstakan þrýstings-afléttarbúnað. Þessi öryggismannvirki eru venjulega hönnuð sem „veikt svæði“ eða sérstakir íhlutir með skilgreinda virkjunareiginleika. Þau verða að vera lokuð við venjulega notkun en veita stýrða leið fyrir losun gass þegar innri þrýstingur nær hönnunarþröskuldinum.



Einkaleyfi fyrir prismatískar rafhlöður sýna að öryggisþrýstibúnaður- getur verið staðsettur annað hvort á hlífðarplötunni eða rafhlöðuhlífinni, með því að nota sérhönnuð veikt svæði til að auðvelda þrýstingslosun. Þess vegna er ekki hægt að meta þrýstings-afléttingarsvæðið á meðan á hönnunarfasa hlífðarplötu stendur eingöngu út frá hagkvæmni stimplunarferlisins; sjónarmið verða einnig að samþætta öryggiskröfur um klefa og framleiðsluferli eftir strauminn.





Raflausn er mikilvægur þáttur í litíum-jónarafhlöðum og framleiðsla prismatískra frumna krefst sérstakt viðmóts fyrir raflausninndælingu. Þar af leiðandi verður hlífðarplatan að innihalda tiltekið fyllingarvirki. Þegar fyllingarferlinu er lokið þarf innspýtingarportið endanlega innsiglun.



Opinber gögn um prismatíska rafhlöðubyggingu benda til þess að raflausn sé sprautað inn í klefann í gegnum gat á hlífðarplötunni, sem síðan er lokuð. Frá sjónarhóli vöruhönnunar hefur staðsetning áfyllingargatsins ekki aðeins áhrif á rekstrarrými framleiðslubúnaðar heldur þarf einnig að huga að síðari þéttingarferlinu og heildarskipulagi fullunnar vöru.





Fyrir sérhæfða rafhlöðuíhlutabirgja liggur raunverulega áskorunin ekki aðeins í því að velja álblöndu heldur í því að ákvarða:

Getur efnið áreiðanlega náð markmiðsbyggingunni?

Er hægt að fjöldaframleiða bygginguna-með því að nota núverandi verkfæri?

Mun stimpla hlífðarplatan uppfylla kröfur um suðu?

Verður flugstöðvarsamsetningin stöðug?

Er hægt að framleiða öryggisþrýstibúnaðinn-samfellt?



Þessar spurningar benda að lokum á eina meginreglu: ekki er hægt að skilja efnisval frá framleiðsluferlum, né er hægt að aðskilja byggingarhönnun frá efniseiginleikum. Þetta er einmitt ástæðan fyrir því að nútíma rafhlöðuhlífar úr áli leggja sífellt meiri áherslu á DFM (Design for Manufacturing).





Vel-hönnuð hlífðarplata gerir kleift að sameinast betur innan takmarkaðs rýmis rafhlöðunnar. Til dæmis, sameining skautanna, raflausnfyllingargáttin og öryggisbúnaður á efsta svæðinu dregur úr fjölda viðbótarbyggingarhluta. Ennfremur auðveldar fínstillt flugstöðvarskipulag síðari uppsetningu á rúllum.



Í samhengi við rafhlöður, stuðlar þessi hönnun að þéttri uppröðun klefa og einfaldar innri tengibyggingu einingarinnar.



Fyrir orkugeymslukerfi auðveldar venjuleg prismatísk lögun einingasamsetningu margra frumna.



Þar af leiðandi þjónar hlífðarplötuhönnunin ekki aðeins einstaka frumu heldur hefur hún einnig áhrif á byggingarhönnun síðari eininga og rafhlöðupakka.





Þar sem ný orkutæki og rafgeymir rafhlöður þróast í átt að meiri samþættingu, er hlífðarplatan fyrir rafhlöðu ekki lengur einfaldur, sjálfstæður íhlutur. Það þjónar sem tengi sem tengir nokkur kerfi:



Á annarri hliðinni tengist það innri flipa og-straumsöfnunarbyggingu rafhlöðunnar;



Á hinni, það tengist ytri rásbars og rafkerfi;



Samtímis myndar það vélræna innsigli með rafhlöðuhúsinu;



Og það sinnir mikilvægum öryggisaðgerðum.



Þetta felur í sér að hönnun hlífðarplötunnar verður að nálgast með allan rafhlöðuna í huga. Fyrir rafhlöðuframleiðendur getur valið á birgi með möguleika sem spannar efnisþróun, stimplun, samsetningu tengi, suðu og skoðun lágmarkað ferli samþættingarvandamál sem oft koma upp þegar tekist er á við marga söluaðila.





Eins og er, eru þessar hlífðarplötur fyrst og fremst notaðar í rafhlöður fyrir ný orkutæki (NEV), orkugeymslurafhlöður og aðrar prismatískar litíum-jónarafhlöður.



Umsóknir í nýjum orkutækjum leggja áherslu á þyngd, rýmisnýtni, titringsþol og-langtíma rekstrarstöðugleika.

Orkugeymsluforrit leggja á sama tíma meiri áherslu á frammistöðu í-langtíma rekstrarumhverfi, áreiðanleika þéttingar og samkvæmni í lotum.



Sérstakar stærðir, skipulag flugstöðva, öryggismannvirki og efnisupplýsingar geta verið mismunandi eftir atburðarásinni.



Þar af leiðandi eru litíum-rafhlöðuhlífarplötur best þróaðar sem sérsniðnir byggingaríhlutir frekar en einfaldlega keyptir í samræmi við fasta--hilluforskriftir.
