Hvers vegna eru einangruð keramik rör notuð í háspennu EV öryggi?

Eftir því sem ný orkutæki þróast í átt að há-spennu, há-straumi og hraðhleðslugetu-, gera háspennu rafkerfi þeirra sífellt strangari kröfur um íhluti rafrásarvarna. Þjónar sem mikilvægar verndarþættir í rafhlöðukerfum, inverterum og háspennuafldreifingarrásum, háspennuöryggi verða að trufla bilunarstrauma hratt við skammhlaup eða alvarlega yfirstraumstilburði.



Meðan á þessu ferli stendur, treystir öryggið ekki aðeins á innra hluta þess til að trufla strauminn heldur einnig á samræmda virkni einangrunarrörsbolsins, -bogaslökkvimiðils og endabygginga til að stjórna rafboganum. Þar af leiðandi eru einangruðu keramikrörin í EV öryggi miklu meira en einföld ytri hlífðarhylki; það er mikilvægur virkur byggingarhluti háspennuöryggisins.

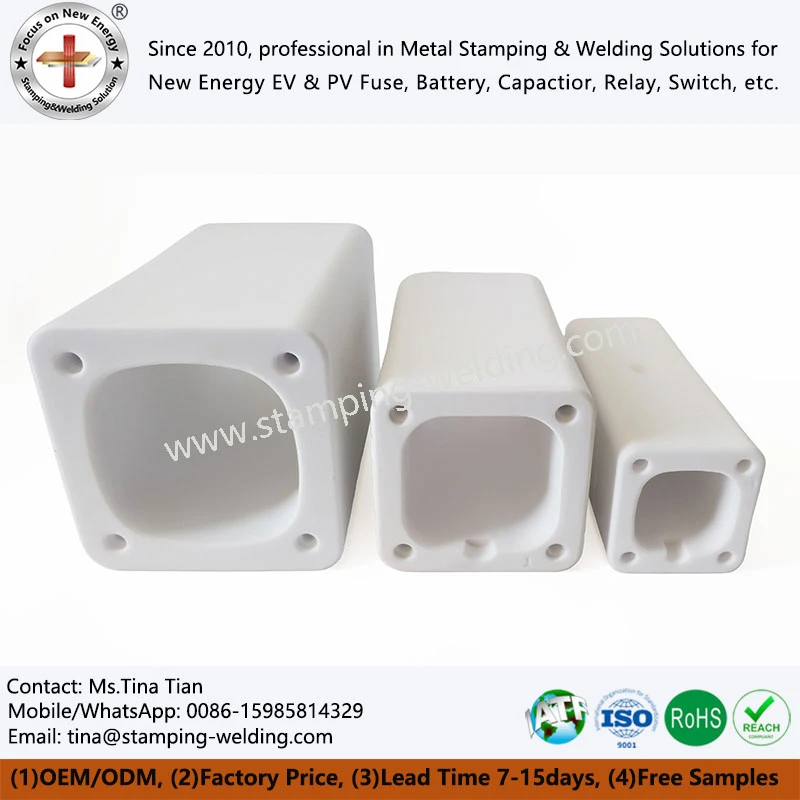

Einangraða keramikrörið í EV öryggi - einnig þekkt sem EV öryggi keramik líkama eða súrál keramik rör fyrir öryggi -er venjulega sett upp í háspennu öryggi bíla til að hýsa öryggiseininguna og tengda innri hluti. Við venjulegar notkunaraðstæður verður keramikrörið að veita stöðuga rafeinangrun fyrir innri leiðandi hluta en viðhalda nægjanlegum vélrænni styrk. Þegar skammhlaup eða alvarlegur ofstraumur verður í háspennukerfi nýs orkutækis bráðnar öryggieiningin og rjúfa hringrásina. Þetta ferli getur myndað rafboga með háum-hita; keramikrörið verður að vera stöðugt í byggingunni í þessu háa-hita, boga-viðkvæmu umhverfi og vinna í tengslum við innri ljósboga-slökkvimiðilinn til að hjálpa til við að stjórna ljósboganum.



Þar af leiðandi gegnir einangrandi keramikrörið virkan þátt í bilunar-straumrofsferli öryggisins. Vöruforskriftir fyrir EV öryggi gefa til kynna að há-súrál keramikrör séu notuð til að standast ljósboga og háan hita á sama tíma og þau þjóna sem burðarvirki fyrir innri öryggieininguna.





Rekstrarumhverfi há-öra í nýjum orkutækjum er verulega frábrugðið því sem er í venjulegum lágspennuöryggi. Rafhlöðukerfi í nýjum orkubílum starfa oft á háspennupallum upp á nokkur hundruð volta eða meira og geta skilað miklum- skammhlaupsstraumum. Þegar öryggið truflar bilunarstraum verður það fyrir miklu hitaálagi og ljósbogamyndun.



Þess vegna krefst öryggi rör líkaminn mikilli hitaþol, framúrskarandi rafeinangrun og vélrænan stöðugleika. Þó að plastefni bjóði upp á einangrun koma vandamál eins og mýking og varma niðurbrot upp í mjög háum-hita og bogaumhverfi. Málmefni hafa mikinn vélrænan styrk en eru rafleiðandi, sem gerir þau óhentug fyrir nauðsynlega einangrunaraðgerð. Keramik býður hins vegar upp á blöndu af mikilli rafeinangrun, háum-hitaþoli og yfirburðum vélrænum stöðugleika, sem gerir það að verkum að það er algengur kostur til að einangra rör í háspennuöryggi. Iðnaðarforskriftir vitna oft í hár-hreint súrálkeramik fyrir EV-öryggiseiningar, sem undirstrikar einangrandi, hita-þolna og boga-eiginleika þeirra.





Meðal rafkeramikefna býður súrál upp á frábært jafnvægi eiginleika. Hár-súrálkeramik sýnir venjulega mikla rafviðnám, rafstyrk, hitaþol og vélrænan styrk, sem gerir það hentugt fyrir byggingarhluta sem krefjast rafeinangrunar og hitastöðugleika. Fyrir keramikrör fyrir EV DC öryggi verður efnið að uppfylla margar frammistöðukröfur samtímis. Í fyrsta lagi er rafeinangrun: keramikrörið verður að koma í veg fyrir óæskilegar raftengingar milli innri leiðandi þátta og ytri málmhluta. Í öðru lagi er hitaviðnám: meðan á bræðsluferlinu stendur hitnar öryggiþátturinn hratt og myndar rafboga, sem krefst þess að keramikrörið viðhaldi burðarvirki sínu. Í þriðja lagi er það vélrænni frammistaða: þar sem ný orkutæki verða fyrir titringi, höggum og hitasveiflum á vegum við langtíma-notkun, má innra keramikrörið ekki auðveldlega sprungna eða brotna.



Sumar iðnaðarvörur nota 95% eða 99% súrál keramik sem efniskerfi fyrir háspennu EV öryggi. Sérstakar keramikblöndur ættu að vera valdir út frá uppbyggingu öryggi, málspennu, ljósboga-slökkviaðferð og framleiðsluferli.







Þetta er einn af lykilmununum á keramikrörum fyrir EV BS röð og stöðluðum einangrunarermum. Þegar öryggiseiningin rofnar fer hringrásin ekki samstundis yfir í núllstraumsástand. Bogastýring er sérstaklega mikilvæg fyrir há-jafnspennukerfi. Ný orkutæki (NEV) há-háspennukerfi nýta jafnstraum (DC); ólíkt riðstraumi (AC), fara jafnstraumsbogar ekki náttúrulega í gegnum núll-straumspunkt. Þar af leiðandi verður öryggið að stjórna ljósboganum á virkan hátt í gegnum byggingarhönnun hans og notkun ljósboga-slökkvimiðla.



Í mörgum háspennuöryggi er innra hluta keramikrörsins fyllt með bogaslökkviefnum, eins og kvarssandi. Þegar öryggiseiningin bráðnar og myndar boga, vinna keramikrörið og ljósboga-slökkviefnið saman til að gleypa hita, kæla ljósbogann og stjórna ljósbogarásinni. Tækniforskriftir fyrir EV öryggi benda til þess að sameining há-súráls keramikrör með há-hreinleika kvarssandi sem ljósboga-slökkvimiðil sé algeng uppbygging fyrir háspennu bílaöryggi.





Dráttarrafhlöðukerfi nýs orkubíls samanstendur venjulega af háspennu jákvæðum og neikvæðum skautum auk ýmissa háspennu rafmagnstengihluta. Bilun í einangrun getur leitt til straumleka, skammhlaups eða annarra rafmagnsöryggisvandamála.
Þar af leiðandi verða keramikrörin sem notuð eru í öryggi að viðhalda stöðugri einangrunarafköstum allan líftíma vörunnar.
Stöðugleiki keramikefnisins er sérstaklega mikilvægur þegar íhluturinn verður fyrir samtímis háum hita, miklum raka, titringi og spennuálagi.

Þess vegna, þegar þú kaupir keramik rör fyrir EV öryggi, ætti ekki að einblína eingöngu á lit og útlit; það er líka nauðsynlegt að huga að efniskerfinu, rafeiginleikum, víddarnákvæmni og vöruprófunarkröfum.





Þrátt fyrir að keramik hafi framúrskarandi hitaþol og einangrunareiginleika er efnið sjálft í eðli sínu brothætt.
Þess vegna eru vélrænni styrkur og hitaáfallsþol jafn mikilvæg fyrir keramikrör fyrir EV hleðslutæki. Ökutæki verða fyrir titringi á vegum, vélrænum áföllum og hitastigi meðan á langtíma-notkun stendur. Innri gallar, sprungur eða óstöðugleiki í vídd í keramikrörinu geta dregið úr áreiðanleika alls öryggisins.

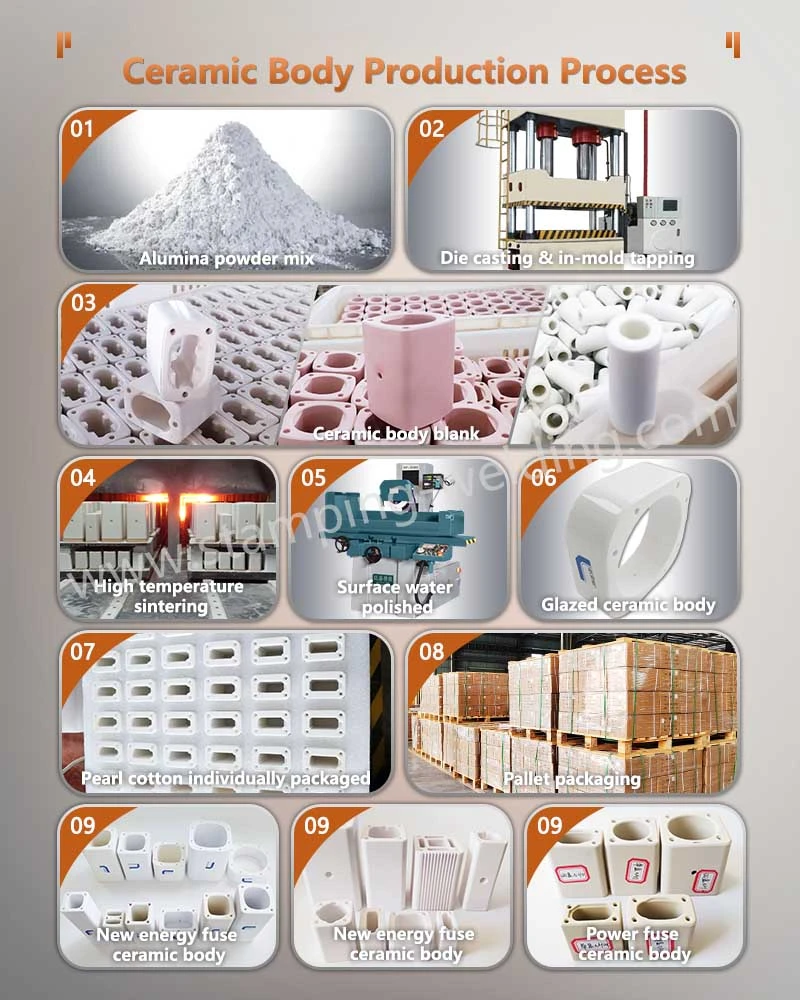

Þar af leiðandi krefst framleiðsluferlið strangt eftirlit með hreinleika hráefnis, mótunarþéttleika, hertu gæði og gæði síðari vinnsluþrepa. Gæðasannprófun fyrir keramik líkamann felur oft í sér að prófa beygjustyrk, hitauppstreymi viðnám og aðrar breytur.







Keramikrör þjóna ekki aðeins sem einangrunarefni heldur einnig sem hylki fyrir öryggiseininguna og -bogaslökkviefnið. Þar af leiðandi hafa stærðir eins og innra þvermál, ytra þvermál, lengd og enda-andlitslýsingar bein áhrif á lokasamsetningu öryggisins. Innra þvermál sem er of lítið getur hindrað samsetningu innri íhluta, á meðan það sem er of stórt getur breytt innra rúmmáli og-slökkvieiginleikum. Ennfremur verða lengd og -endamál að passa nákvæmlega við endalok úr málmi, tengiklemma og aðra burðarhluta.



Þess vegna eru há-keramikrör fyrir raf- og blendingaöryggi venjulega mjög sérsniðnir keramikbyggingarhlutar.





Keramikrör fyrir orkugeymsluöryggi eru fyrst og fremst notuð fyrir háspennuhringrásarvörn í nýjum orkutækjum. Forritin fela í sér aðal rafhlöðuhringrásir, auka háspennurásir, invertervörn,-innbyggða hleðslutæki (OBC) og há-afldreifikerfi. Ákveðnar rafbílaöryggir í -flokki nota nú þegar keramikrör sem eru hönnuð sérstaklega til að veita ofhleðslu og- skammhlaupsvörn fyrir raf- og tvinnbíla.



Eftir því sem háspennupallar í nýjum orkutækjum þróast verða keramikrör að laga sig að hærri spennu- og straumeinkunnum, sem og krefjandi hitaumhverfi.







Þrátt fyrir að rekstrarumhverfi rafknúinna ökutækja (EVs) og orkugeymslukerfa séu mismunandi, fela bæði í sér háspennu DC hringrásarvörn. Rafhlöðuklasar, Power Conversion Systems (PCS) og DC dreifirásir innan orkugeymslukerfa krefjast sömuleiðis áreiðanlegrar yfirstraumsvörn.



Þar af leiðandi er einnig hægt að nota keramikrör sem eru hönnuð fyrir háspennuöryggi í ný orkugeymslukerfi, rafeindatækni og ákveðin hleðslumannvirki. Þetta stækkar markaðsnotkun EV öryggi keramik yfirbyggingar út fyrir bílaiðnaðinn einn.





Eftir því sem ný orkutæki færast í átt að 800V og hærri spennubúnaði verða kröfur um einangrunarefni, ljósboga-slökkvivirkni og víddarsamkvæmni í háspennu rafvarnarhlutum sífellt strangari. Framtíðeinangruð keramik rör í EV öryggimun líklega leggja meiri áherslu á efnishreinleika, víddarnákvæmni, hitaáfallsþol, vélrænan áreiðanleika og samhæfni við sjálfvirka samsetningarferla.



Fyrir framleiðendur keramikröra dugar hæfileikinn til að framleiða sívalur slöngur ekki lengur til að uppfylla notkunarstaðla í bifreiða-flokki. Efnissamsetning, mótunarferli, hertustjórnun, nákvæmni vinnsla og gæðaskoðunargeta verða mikilvægir þættir í samkeppnishæfni vöru.



Einangruð keramikrör þjóna sem mikilvægir einangrunar- og byggingarhlutar í háspennuöryggi fyrir ný orkutæki. Þau verða samtímis að uppfylla kröfur um rafeinangrun, háan-hitaþol, vélrænan stuðning og stöðugleika í boga-viðkvæmu umhverfi, vinna í takt við öryggieininguna, ljósboga-slökkvimiðilinn og málmendalok til að trufla há-bilspennustrauma. Fyrir bæði framleiðendur raftækjaöryggisbúnaðar og innkaupafyrirtæki er það grundvallaratriði að velja viðeigandi keramikefni, víddarforskriftir og framleiðsluferli til að tryggja stöðugan rekstur háspennuöryggis.
